جزئیات محصول:
|
| نسبت دنده: | 61:1 | بهره وری: | 40% |
|---|---|---|---|
| تایپ کنید: | محصور شده است | کاربرد: | استفاده صنعتی و ردیاب های PV |
| سرویس OEM: | در دسترس | کلاس IP: | IP66 |
| رنگ: | همان طور که درخواست شد | مواد: | QT |
| برجسته کردن: | solar tracker drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

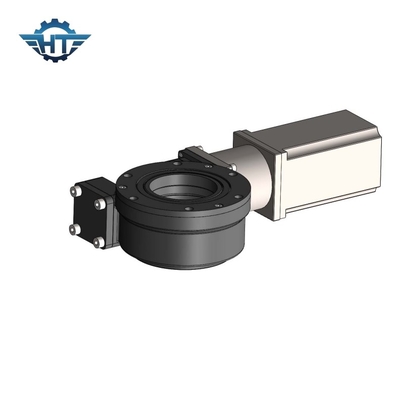

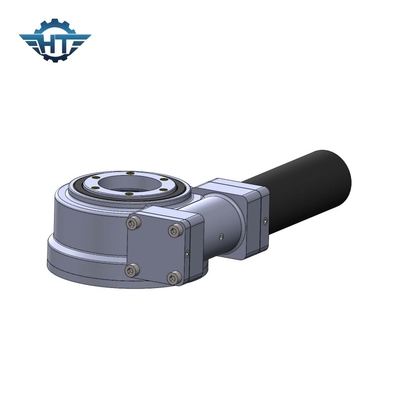

موتور پله ای چرخ دنده حلزونی چرخشی تک محوره برای مصارف صنعتی و ردیاب های PV
Worm Gear Slewing Drive توضیحات
درایو حلقه چرخان تک محور SE9 می تواند برای بسیاری از کاربردها مناسب باشد و دارای گزینه های مختلفی است، از جمله:
1. موتورهای هیدرولیک
2. موتورهای الکتریکی
3. موتورهای پنوماتیک
4. رمزگذارها
5. ترمز
6. دقت ردیابی تا 0 درجه
7. شاسی باز
8. شاسی محصور
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
طراحی محصور شده باعث می شود سری SE در برابر آسیب های ناشی از باد، باران و سایر محیط های خشن مقاوم باشد و راه حلی ایده آل برای مطابقت با چرخش نسبی دو جسم باشد.درایو چرخشی سری SE را می توان برای کاربردهای داخلی و خارجی استفاده کرد، از جمله:
1. جرثقیل های کامیون
2. ظروف ماهواره ای
3. ردیاب های خورشیدی
4. توربین های بادی
5. تجهیزات کاربردی
6. بالابر خودرو
