جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | VE9" |
|---|---|---|---|
| نسبت دنده: | 61:1 | گشتاور خروجی نامی: | 4300 نیوتن متر |
| نگه داشتن گشتاور: | 27200 نیوتن متر | گشتاور کج: | 16000 نیوتن متر |
| بهره وری: | 40% | دقیق: | کمتر از 0.1 درجه |
| برجسته کردن: | گیربکس چرخاننده عمودی,درایو چرخان عمودی IP66,درایو چرخان عمودی سیستم ردیابی خورشیدی |
||

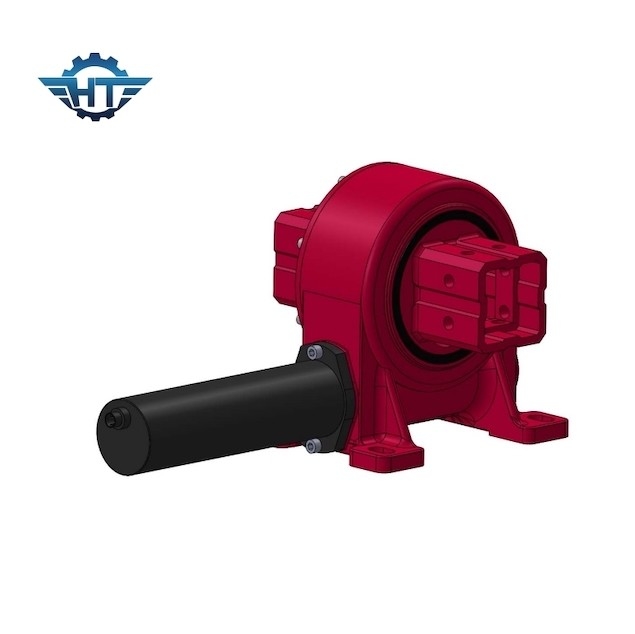

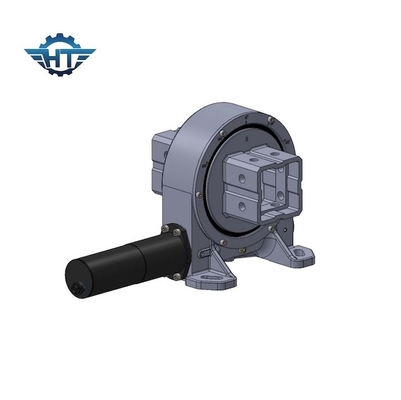

گیربکس چرخاننده عمودی IP66 برای سیستم ردیابی خورشیدی خروجی مربع
توضیحات گیربکس درایو عمودی
سیستم محرک کرم کشنده یک واحد فشرده ساخته شده است که از یک حلقه چرخان، صفحه پایه و کرم تشکیل شده است.این واحد مزایای حلقه چرخان و کرم را در یک واحد به ارمغان می آورد.
برای کاربردهایی که نیاز به چرخش آهسته با حرکت مداوم یا چرخه ای دارند که قادر به تحمل بارهای ترکیبی هستند مناسب است.این محصول با ابعاد استاندارد برای اتصال موتور الکتریکی یا هیدرولیک و همچنین اتصال کل سیستم به تجهیزات می باشد.
به دلیل فشردگی، استحکام بالا و سایر مزایای ذکر شده، سیستم کرم درایو در تجهیزات مختلفی مانند سکوهای مونتاژ متحرک، سیستم ماهواره ای، جرثقیل های بارگیری هیدرولیک در وسایل نقلیه حمل و نقل، جرثقیل های دریایی کوچک، نردبان های چرخشی قابل گسترش، در واحدهای چرخ بزرگ استفاده می شود. حمل و نقل پورتال دریایی
داده های تکنیکی
| مدل: | VE9 | محل مبدا | چانگژو، چین |
| نام تجاری | HANGTUO | تایپ کنید | محصور شده است |
| مواد | 42CrMo، 50Mn | گشتاور خروجی | 4300 نیوتن متر |
| گشتاور لحظه کج شدن | 16 کیلو نیوتن متر | نگه داشتن گشتاور | 27 کیلو نیوتن متر |
| رتبه بندی محوری استاتیک | 60 KN | رتبه بندی شعاعی استاتیک | 130 KN |
| رتبه بندی محوری پویا | 30 KN | رتبه بندی شعاعی پویا | 65 KN |
| نسبت دنده | 37:1 | بهره وری | 40% |
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایای
1. چرخش ± 60 درجه، توقف سخت/محدودیت سخت در داخل درایو محفظه نرم افزار کنترل کننده خرابی
2. اتصال یک موتور محرک از سمت چپ یا راست
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
