جزئیات محصول:
|
| تایپ کنید: | VE Slewing Drive | مواد: | 42CrMo یا 50Mn |
|---|---|---|---|
| ضمانتنامه: | 5 تا 10 سال | اندازه: | 3 اینچ تا 25 اینچ |
| نوع دندان: | دندان حلزونی | موتور: | AC یا DC یا Hydarulic |
| رنگ: | مشتری مورد نیاز | کاربرد: | سیستم انرژی خورشیدی متمرکز |
| برجسته کردن: | solar tracker drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

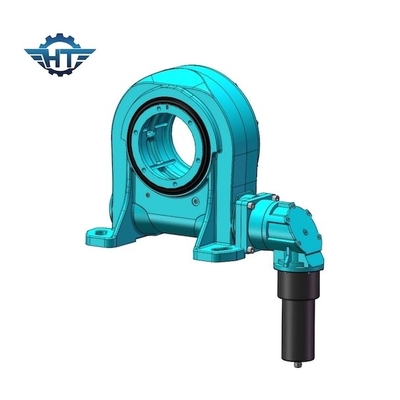

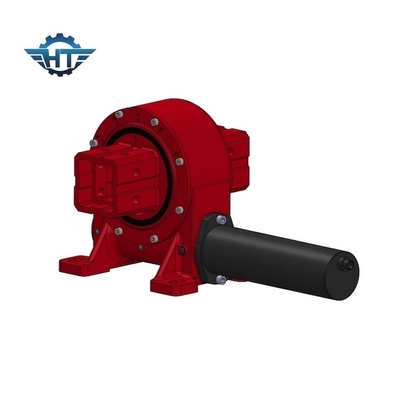

گیربکس کرمی سنگین IP66 محفظه بدون درایو ضد ضربه برای سیستم انرژی خورشیدی متمرکز
توضیحات گیربکس کرم
درایوهای چرخشی یک واحد همه کاره متشکل از حلقه چرخشی، چرخ دنده، محفظه و موتور (الکتریکی یا هیدرولیک) است و برای بارگذاری محوری، شعاعی و لحظه ای طراحی شده است.ما درایوهای چرخ دنده کرم دار با واکنش بالا را به ویژه برای برنامه هایی که دقت بالایی مورد نیاز است توسعه دادیم.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
امکانات
1. درایوهای Hangtuo slew مجهز به فناوری کرم شیشه ساعتی (Double Enveloping) برای افزایش حمل بار، کارایی و دقت هستند.
2. طیف گسترده ای از سبک های درایو، اندازه مدل، محدوده عملکرد، گزینه های آب بندی، و ویژگی های نصب را تولید کنید.
3. اندازه مدل استاندارد از 75mm تا 800mm در قطر.
4. عکس العمل، عکس العمل تقریبا صفر
5. خود قفل شدن
گزینه های چندگانه
1. نسبت کاهش دنده 31:1 تا 150:1
2. نصب افقی، عمودی یا ترکیبی از چند محور
3. تک کرم یا دو کرم
4. گزینه موتور الکتریکی یا هیدرولیک
5. مسکن: باز یا بسته
6. تنظیمات ورودی سفارشی
7. طرح های سفارشی در هر برنامه مورد نیاز
