جزئیات محصول:
|
| تایپ کنید: | VE Slewing Drive | مواد: | 42CrMo یا 50Mn |
|---|---|---|---|
| ضمانتنامه: | 5 تا 10 سال | اندازه: | 3 اینچ تا 25 اینچ |
| نوع دندان: | دندان حلزونی | موتور: | AC یا DC یا Hydarulic |
| رنگ: | مشتری مورد نیاز | کاربرد: | ردیاب خورشیدی |
| برجسته کردن: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

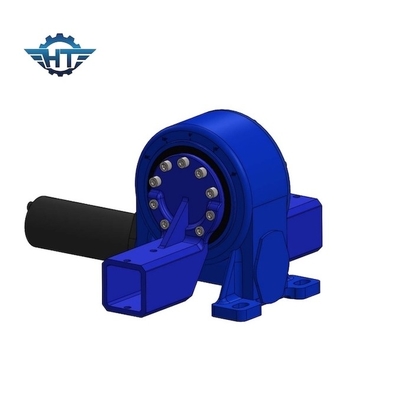

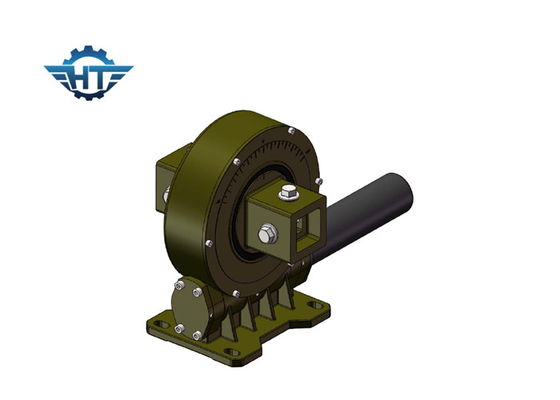

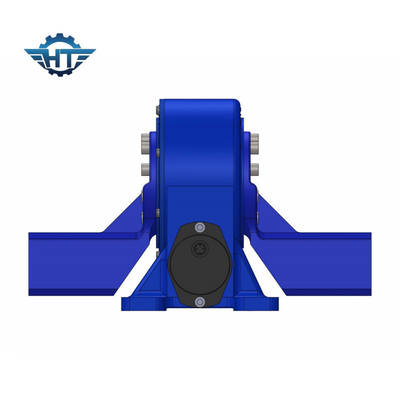

چرخ دنده عمودی VE9 با موتور چرخ دنده 12VDC و محفظه بسته
Worm Gear Small Slew Drive توضیحات
Slew drive یک مکانیسم درایو کاهش سرعت چرخشی کامل با منبع تغذیه یکپارچه درایو است.به عنوان دنبال کننده درایو و اتصال مکانیزم استفاده می شود.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایای
1. مدولار بودن
با توجه به درجه یکپارچگی بالای درایو دوار، کاربر مجبور نیست هر یک از قطعات تشکیل دهنده دستگاه چرخان را خریداری و پردازش کند و تا حدودی فرآیند آماده سازی را در ابتدای تولید محصول کاهش دهد. در نتیجه بهره وری نیروی کار را تا حد زیادی بهبود می بخشد.
2. امنیت
درایو چرخ دنده حلزونی با ویژگی های خود قفل معکوس، می تواند به خود قفل معکوس دست یابد، که فقط توسط کرم رانده می شود و نمی تواند توسط چرخ دنده حلزونی رانده شود.این ویژگی اجازه می دهد تا درایو چرخشی می تواند به طور گسترده ای در بلند کردن، کار هوایی و سایر تجهیزات مورد استفاده قرار گیرد، در حالی که میزبان محتوای علمی و فنی را بهبود می بخشد، بلکه پایداری عامل ایمنی عامل و عامل ایمنی میزبان را نیز تا حد زیادی افزایش می دهد.Slew drive با محصولات چرخشی سنتی، در مقایسه با نصب ساده، آسان برای نگهداری، تا حد بیشتری، صرفه جویی در فضا برای نصب.
3. طراحی میزبان را ساده کنید
در مقایسه با درایو دنده سنتی، درایو چرخ دنده کرم می تواند نسبت کاهش نسبتاً بزرگی داشته باشد، در برخی موارد، میزبان می تواند قطعات کاهنده را ذخیره کند، به طوری که هزینه های تهیه را برای مشتریان کاهش دهد، بلکه میزان شکست میزبان را نیز تا حد زیادی کاهش می دهد.
برنامه های کاربردی
محصولات ما شامل درایوهای چرخشی و اجزای مرتبط است که عمدتاً در سیستم‌های ردیابی خورشیدی تک محوره یا دو محوره، وسایل نقلیه ساختمانی، ماشین‌آلات بندری، وسایل نقلیه مدولار و سیستم‌های نیروی باد کوچک استفاده می‌شوند.
درایوهای چرخان / کاهنده ها توسط مشتری از خانه و داخل برای سیستم های ردیابی حرارتی خورشیدی PV/CPV/CSP به دلیل ترکیب حلقه چرخان با شفت کرم ساعت شنی انتخاب می شوند که تماس بیشتر با دندان، افزایش گشتاور درایو و چرخش نرم تر را فراهم می کند.اندازه های مختلف از 3 اینچ تا 25 اینچ با بیش از 60 مدل موجود است تا نیازهای ردیابی منظم و دقیق در زمینه های ردیابی انرژی حرارتی PV، CPV، CSP و خورشیدی را برآورده کند.
