جزئیات محصول:
|
| مواد: | QT | ویژگی: | اندازه کوچک عمودی |
|---|---|---|---|
| نسبت دنده: | 31:1 | بهره وری: | 40% |
| رنگ: | RAL 9006 | کاربرد: | سیستم های ردیابی خورشید |
| محل منبع: | چانگژو، چین | راننده: | موتور 24VDC |
| برجسته کردن: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

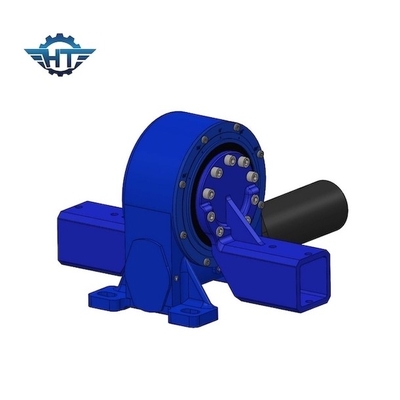

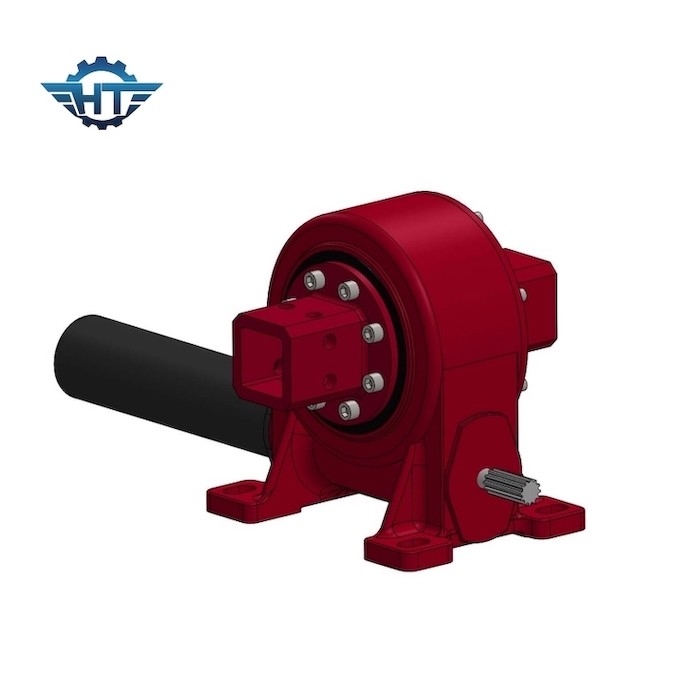

کاهنده چرخ دنده چرخشی کوچک تک محوره برای سیستم های ردیابی خورشید
توضیحات چرخ دنده عقب برگشتی کوچک
درایو چرخان نوع جدیدی از محصولات چرخان است که معمولاً حلقه چرخان نامیده می شود که معمولاً از کرم، حلقه چرخان، محفظه، موتور و سایر اجزا تشکیل شده است.از آنجایی که اجزای هسته، یاتاقان‌های چرخشی هستند، می‌توانند همزمان نیروهای محوری، نیروهای شعاعی و گشتاورهای واژگون را تحمل کنند.در مقایسه با محصولات چرخشی سنتی، درایو چرخان جدید دارای نصب آسان، تعمیر و نگهداری آسان و درجه بیشتری از فضای نصب است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
چرخ دنده عمودی کوچک را می توان در سیستم های ردیابی خورشیدی تک محور اعمال کرد.
