جزئیات محصول:
|
| مدل: | SE17 | گواهینامه ها: | ISO، CE |
|---|---|---|---|
| مسکن: | محصور شده است | مواد: | فولاد سخت |
| گشتاور کج: | 135600 نیوتن متر | ضمانتنامه: | 5 تا 10 سال |
| دقت، درستی: | 0.1 درجه | رنگ: | مشتری مورد نیاز است |
| برجسته کردن: | درایو برقی افقی 17 اینچی,گیربکس اسلو درایو IP66 فولاد سخت,موتور چرخشی افقی 17 اینچی |
||

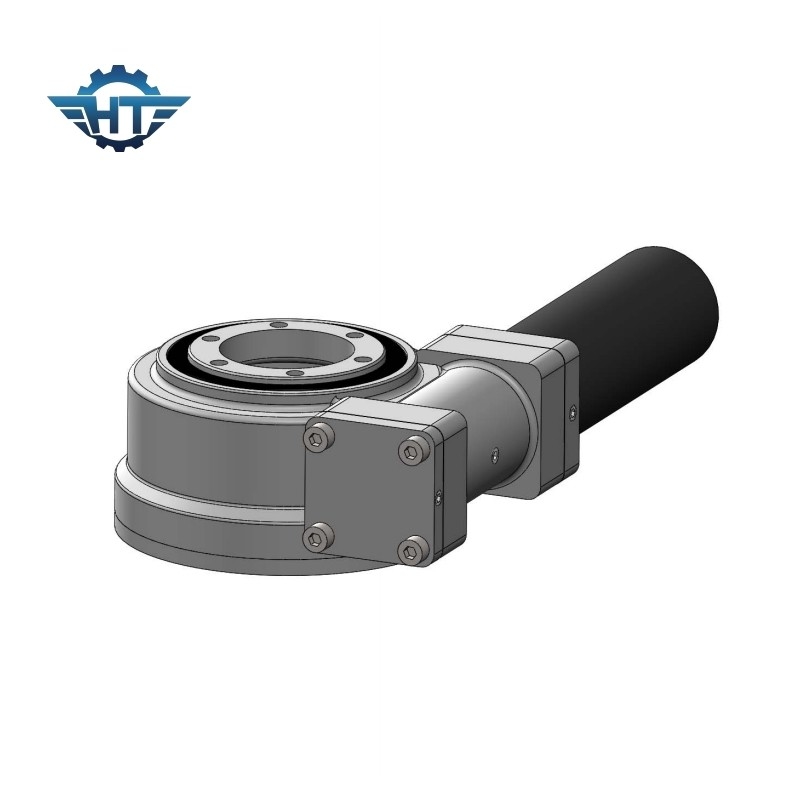

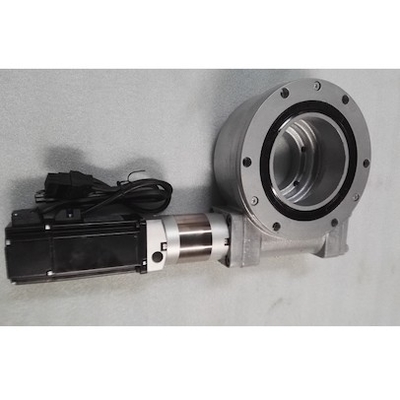

گیربکس کرم تک محور افقی SE17، کلاس IP66 برای ردیاب PV میدان باز
گیربکس کرم تک محور
ردیاب های خورشیدی با حرکت دادن پانل ها به دنبال خورشید در طول روز، تولید برق منظومه شمسی را به حداکثر می رساند، که زاویه دریافت تابش خورشیدی را در پانل های شما بهینه می کند.ردیاب های خورشیدی معمولاً برای نیروگاه های خورشیدی بزرگ نصب شده روی زمین استفاده می شوند.
انواع مختلفی از کلکتورهای خورشیدی تک محوره مانند ردیاب خورشیدی تک محور عمودی، ردیاب افقی، ردیاب خورشیدی عنوان دار و غیره وجود دارد. درایوهای چرخشی SE به دلیل کارایی بالا و نصب آسان به طور گسترده در سیستم ردیابی خورشیدی تک محوره استفاده می شوند.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
سیستم ردیابی خورشیدی تک محوره مورب مسطح
«تک‌محور مسطح تک» یا «تک محوری تخت با شیب» حاصل ترکیب دو حالت فوق است.در واقع، تک شیبدار مسطح باید به دسته تک محور تخت تعلق داشته باشد، محور چرخش آن افقی است و کل سیستم ردیابی او می تواند از سیستم تک محور مسطح پیروی کند.با این تفاوت که هر جزء در محور چرخش خود تمایل خاصی به سمت جنوب دارد.
اگر چه شافت تک محور شیبدار برخی از مزایای تک محوره صاف و تک محور شیبدار را با هم ترکیب می کند، اما در کاربردهای عملی به دلیل ویژگی های خاص خود، نکاتی نیز وجود دارد که باید به آنها توجه کرد:
1. از آنجایی که کاستی های راندمان دریافت تابش کم تک محوری تخت برای زوایای ارتفاع کم خورشیدی در عرض های جغرافیایی میانی و بالا آشکارتر است، تک محوری مایل تخت برای عرض های جغرافیایی میانی و بالا نیز مناسب تر است.
2. بر خلاف سیستم تک محوری افقی که اجزا به طور پیوسته در جهت شمال-جنوب چیده شده اند، در سیستم تک محوری شیبدار افقی، از آنجایی که اجزاء به سمت جنوب متمایل هستند، شبیه سازی و تعیین شمال ضروری است. -فاصله جنوبی بین اجزا
3. از آنجایی که ماژول به زاویه شیب بهینه کاشی شده است، سرعت رشد دریافت تابش به تدریج کاهش می یابد.در عین حال، به دلیل اینکه زاویه شیب بسیار زیاد است، فاصله بین شمال و جنوب ماژول بسیار زیاد است که اشغال زمین و هزینه براکت را افزایش می دهد.بنابراین در سیستم تک شیب مسطح کافی است زاویه شیب اجزا را به میزان مناسبی بالا ببرید و زاویه شیب نباید خیلی زیاد باشد.
