جزئیات محصول:
|
| تایپ کنید: | VE5 Slewing Drive | مواد: | 42CRMN یا 50Mn |
|---|---|---|---|
| کاربرد: | ردیاب های خورشیدی متمرکز | ضمانتنامه: | 10 سال |
| رنگ: | مشتری مورد نیاز | اندازه: | 3 اینچ - 25 اینچ |
| موتور: | 24VDC | ویژگی: | زندگی طولانی |
| برجسته کردن: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

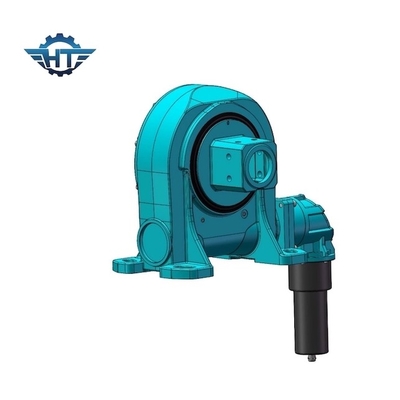

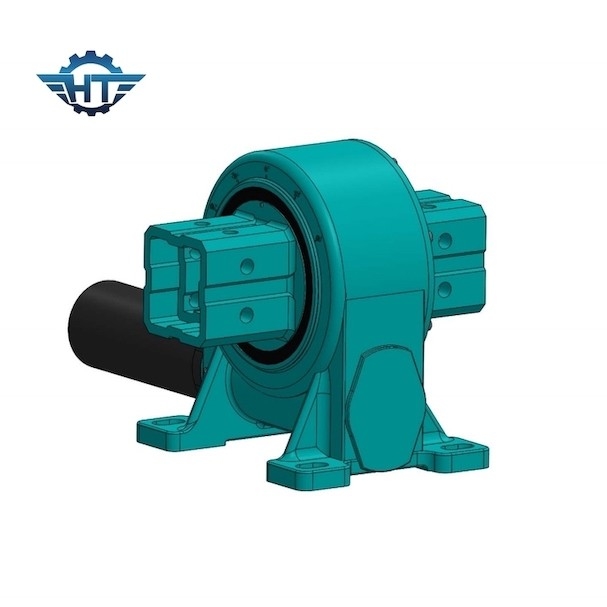

ردیاب خورشیدی تک محوری درایو کوچک برای ردیاب های خورشیدی متمرکز
توضیحات Small Slew Drive
Slew Drive که معمولاً به عنوان یک یاتاقان چرخان یا چرخاننده نامیده می شود، یک سیستم کامل و آماده برای نصب است که از چرخ دنده یا یاتاقان حلقه چرخان، کرم، پایه و محفظه کاملاً بسته تشکیل شده است.می توان آن را با موتورهای هیدرولیک یا الکتریکی، گیربکس های سیاره ای سفارشی کرد.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
امکانات
1. از 0 تا 180 درجه بچرخانید
2. یک موتور محرک را در سمت چپ یا راست وصل کنید
3. گریس قبل از کارخانه پر شده بود
4. نصب ساده
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور پشتیبان بالا، مناسب برای نصب عمودی
9. تعمیر و نگهداری کم
برنامه های کاربردی
ردیابی نیروگاه فتوولتائیک شامل اتصال تک محوره تخت، پیوند تک محوری مورب، سیستم ردیابی تک محوری و دو محوره است.
1. اتصال تک محوره تخت
مناسب برای عرض های جغرافیایی زیر 30 درجه و شیب زمین کمتر از 12 درجه.
2. پیوند تک محور مورب
مناسب برای عرض های جغرافیایی متوسط تا زیاد، زمین باید تقریباً صاف باشد.
3. واحد تک محور مورب
مناسب برای عرض های جغرافیایی متوسط تا زیاد.
4. دو محور
مناسب برای هر عرض جغرافیایی
