جزئیات محصول:
|
| گزینه های ورودی: | رمزگذار افزایشی | نام: | Slew Drive کوچک |
|---|---|---|---|
| دمای عملیاتی: | -20 تا +120 درجه سانتیگراد | موتور محرک: | گیربکس سیاره ای |
| منبع برق: | 24 ولت DC | حفاظت: | IP66 |
| سرعت خروجی: | 0.۱ تا ۱ دور در دقیقه | طول عمر: | 30 سال |
| برجسته کردن: | solar tracker drive, solar slew drive,solar slew drive |
||

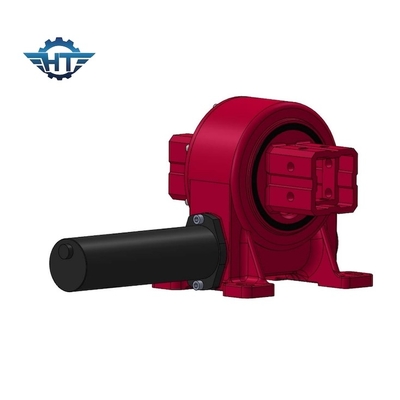

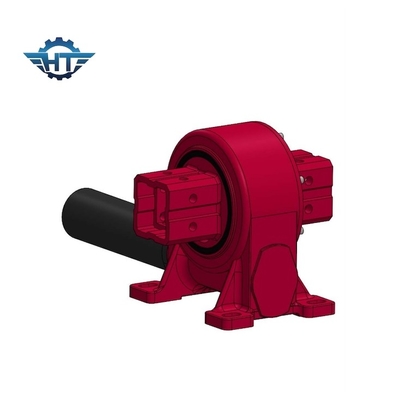

درایو 7 اینچ برای سیستم ردیابی خورشیدی خم شده با ویژگی قفل کردن خود
توضیحات درایو سوئیچ خورشیدی
دو نوع اصلی ردیاب وجود دارد، ردیاب های تک محور و دو محور. ردیاب های تک محور هر ماه یا بیشتر تنظیم می شوند و تغییرات فصلی در موقعیت خورشید را در نظر می گیرند.محور واحد سپس برای ردیابی حرکت روزانه از شرق به غرب خورشید در آسمان استفاده می شودردیاب های دو محور نیاز به تنظیم ماهانه را از بین می برند با استفاده از یک محور برای ردیابی حرکت روزانه خورشید و محور دیگر برای ردیابی حرکت فصلی.یک ردیاب خورشیدی تک محور تولید خورشیدی را حدود 25٪ و یک ردیاب دو محور حدود 40٪ بهبود می بخشد.
ردیاب خورشیدی یک دستگاه مکانیکی است که به صورت خودکار در مورد اشعه های خورشیدی از یک پنل فتوولتائیک، یک پنل حرارتی خورشیدی یا یک غلظت کننده خورشیدی هدایت می کند.ردیاب خورشیدی باعث افزایش قدرت انرژی خورشیدی گرفته شده و، بنابراین عملکرد واقعی دستگاه انرژی تجدید پذیر.
هدف اصلی یک ردیاب، به حداکثر رساندن کارایی پنل های خورشیدی، آینه هایی است که بر روی محرک های چرخش نصب شده است.
در زمینه خورشیدی، ماژول های خورشیدی نصب شده بر روی یک ردیاب به طور کلی در یک ردیف ترتیب داده می شوند، به طوری که محرک چرخش می تواند نه تنها یک ماژول خورشیدی را حرکت دهد.
در زمینه غلظت خورشیدی، یک ردیاب خورشیدی برای نگه داشتن نقطه آتش تولید شده توسط پارابولوئید یا آینه ثابت در عنصر کانال مایع گرم کننده مفید است.هرچه تراز عمودي با اشعه هاي خورشيد بزرگتر باشد، کارایی تبدیل ترمودینامیکی و انرژی حرارتی تولید شده برای همان سطح بیشتر است.
که نیاز به دقت بالا از یک درایو چرخش دارد.
پارامترهای عملکرد مدل VE
| مدل | تورک خروجی نامی (N.m) | چرخش ثابت (kN.m) | چرخش خم (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | کارایی |
دقت (درجه) |
IP | Tep کار ((°C) | خود قفل | وزن (کیلوگرم) |
| 3 سانتی متر | 806 | 9 | 5 | 22 | 15 | 31:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | ۶۵ کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
ضمانت
درایو های چرخدار برای زندگی ۳۰ ساله طراحی شده، آزمایش شده و استفاده می شوند. اطلاعات محصول را دانلود کنید یا برای جزئیات بیشتر از کاتالوگ درخواست کنید.
