جزئیات محصول:
|
| نام تجاری: | Hangtuo | مواد: | QT |
|---|---|---|---|
| محور: | تک محور | گواهی: | ISO9001، CE |
| موتور: | 220VAC | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | خود قفل: | آره |
| برجسته کردن: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

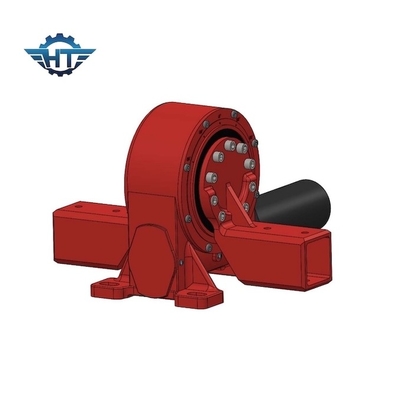

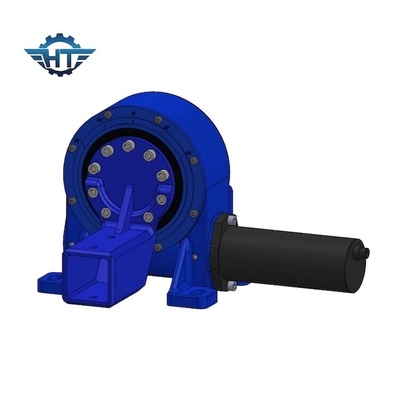

گیربکس چرخشی عمودی تک محور VE9 برای سیستم ردیابی خورشیدی تک محور افقی
توضیحات گیربکس چرخشی عمودی
ردیاب های خورشیدی با توجه به ویژگی های ساخت خود به موارد زیر تقسیم می شوند:
ردیاب های شیب ساده ترین ساخته شده و چرخش حول محور شرق - غرب هستند.صفحه خورشیدی (معمولاً دو بار در سال به صورت دستی) به سمت افق بالا یا پایین می رود، به طوری که زاویه نسبت به زمین از نظر آماری با توجه به فصلی بودن بهینه باشد.این ردیاب ها افزایش تولید کمتر از 10% را ارائه می دهند تا به ندرت یک سروومکانیسم را توجیه کنند.
هدف ردیاب‌های Flat Single این است که بدون توجه به فصل استفاده، خورشید را در سراسر آسمان در سفر روزانه خود دنبال کنند.در این حالت، محور چرخش شمال به جنوب است، در حالی که ارتفاع خورشید در بالای افق نادیده گرفته می شود.این ردیاب‌ها مخصوصاً برای کشورهایی با عرض جغرافیایی کم مناسب هستند، جایی که مسیر خورشید در طول سال به طور متوسط گسترده‌تر است.چرخش مورد نیاز برای این سازه ها بیشتر از شیب است، گاهی اوقات تا 60 ± درجه.
این پیروان اجازه می دهد تا تولید انرژی را تا حدود 15 درصد در مقایسه با یک سیستم فتوولتائیک ثابت افزایش دهد.
ردیاب های خورشیدی با دو درجه آزادی
پیچیده ترین ردیاب های خورشیدی دارای دو درجه آزادی هستند، با هدف تراز کردن کامل پانل های فتوولتائیک متعامد با پرتوهای خورشید در زمان واقعی.ارزان ترین، اما نه تنها راه برای انجام آنها، نصب یک ردیاب بر روی دیگری است.با استفاده از این ردیاب های خورشیدی، تولید برق افزایش می یابد که به 35٪ -40٪ می رسد.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایای Slewing Drive Solar Tracker
خورشید هدفی است که دائماً در حال حرکت است.ردیاب خورشیدی چرخشی تک محوره روزانه از شرق به غرب حرکت می کند تا بیشترین نور خورشید را دریافت کند، در حالی که ردیاب های خورشیدی دو محوره با خورشید از طلوع صبح تا غروب نه تنها از شرق به غرب بلکه از شمال به جنوب حرکت می کنند تا تولید انرژی را در سراسر جهان به حداکثر برسانند. روز
