جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | VE9" |
|---|---|---|---|
| نسبت دنده: | 61:1 | گشتاور نامی: | 4300 نیوتن متر |
| نگه داشتن گشتاور: | 27200 نیوتن متر | گشتاور کج: | 16000 نیوتن متر |
| بهره وری: | 40% | خروجی: | فلنج |
| برجسته کردن: | solar tracker drive, solar slew drive,solar slew drive |
||

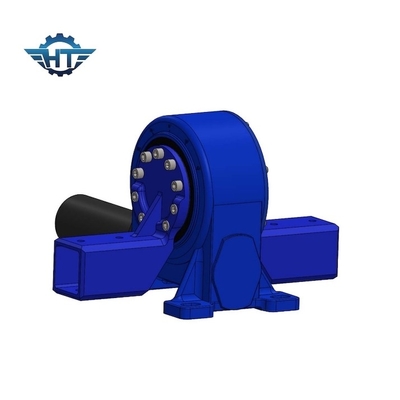

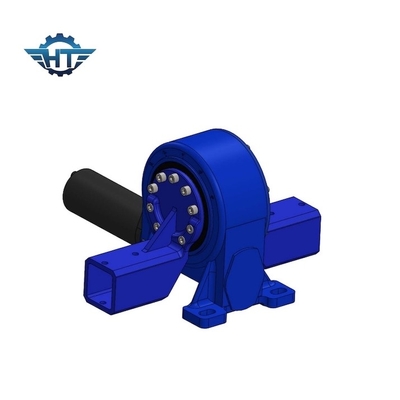

درایو چرخ دنده‌ی کرمی محصور با خروجی لوله مربع برای سیستم ردیابی خورشیدی
Worm Gear Slew Driveشرح
ماژول های چرخشی درایوهای چرخشی واحدهای چرخشی فشرده ای هستند که در یک محفظه چدنی که حاوی یک حلقه چرخشی با چرخ دنده است، یکپارچه شده اند.چرخ دنده حلقه چرخش را با دقت زیادی می چرخاند و امکان چرخش نرم و حداکثر تلاش را فراهم می کند.درایوهای چرخشی نوع عمودی نصب عمودی و یک درایو کاملاً بسته را در یک واحد پرقدرت ارائه می دهد.این یک قطعات انتقال ماشین آلات ضروری است.
ما بر اساس استاندارد مورد نیاز در سیستم ISO9001 تولید می شویم.گواهینامه های CE را هم گذراندیم.درایو slew طول عمر بالایی دارد و برای 30 سال در میدان با استفاده از طول عمر طراحی شده است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایای
1. گشتاور پشتیبان بالا
2. درایو کرم در داخل
3. تماس چند دندانه برای اطمینان از بار بالا
4. عملکرد خود قفل
5. خروجی فلنج
