جزئیات محصول:
|
| مدل: | VE9 | خود قفل: | آره |
|---|---|---|---|
| گواهینامه: | ISO9001، CE | ضمانتنامه: | 5 تا 10 سال |
| مواد: | 50Mn، 42CrMo | کاربرد: | ردیاب های خورشیدی میدان باز |
| رنگ: | همان طور که درخواست شد | دقت: | ≤0.1 |
| برجسته کردن: | درایو چرخان عمودی ISO9001,حلقه چرخاننده کرم ضد فرسایش,حلقه چرخاننده ISO9001 |
||

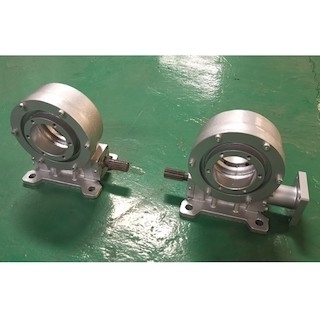

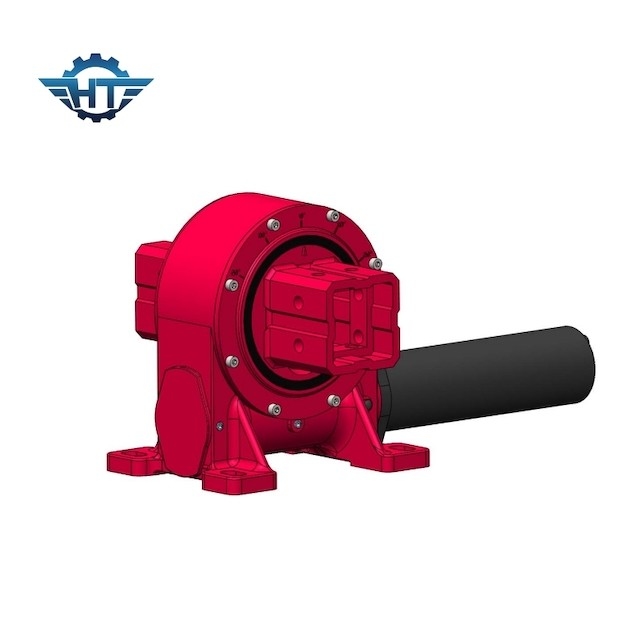

چرخ دنده کرم تک چرخشی 9 اینچی، پوشش ضد فرسایش برای ردیاب های خورشیدی میدان باز
توضیحات درایو چرخشی تک محور
درایو چرخشی تک محور یک مکانیسم انتقال کاهش است که با منبع نیروی محرکه یکپارچه شده است.چرخش می تواند در یک محور یا در چندین محور با هم باشد.این یک مکانیسم انتقال کاهش همه منظوره است که عملکردهای چرخش، کاهش سرعت، و داشتن ساختاری ساده و ساخت و نگهداری راحت را به طور همزمان یکپارچه می کند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
سیستم ردیابی تک محوره تخت
سیستم ردیابی تک محوره تخت پرکاربردترین سیستم ردیابی موجود در بازار است که می توان آن را به سیستم ردیابی تک محوره مسطح محور NS (یعنی محور چرخش در جهت شمال به جنوب نصب شده است) تقسیم کرد. سیستم ردیابی تک محوره مسطح محور EW (یعنی محور چرخش).در جهت شرق به غرب نصب شده است).در میان آنها، سیستم ردیابی تک محوره مسطح محور NS بیشترین استفاده را دارد.
برای سیستم ردیابی تک محور افقی محور NS، به منظور انطباق با مناطق با عرض های جغرافیایی بالاتر، یک سیستم ردیابی تک محوره صاف با زاویه شیب توسعه داده شده است.
