جزئیات محصول:
|
| مدل: | SE1 | نگه داشتن گشتاور: | 1800 نیوتن متر |
|---|---|---|---|
| گشتاور کج: | 1000 نیوتن متر | گشتاور خروجی: | 400 نیوتن متر |
| بار محوری استاتیک: | 22 کیلونیوتن | بار رادیکال استاتیک: | 12 کیلونیوتن |
| ماده خام: | QT | وزن: | 6 کیلوگرم |
| برجسته کردن: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||
عملکرد بالا درایو سایز کوچک برای انرژی های تجدیدپذیر خورشیدی
توضیحات درایو Slew سایز کوچک

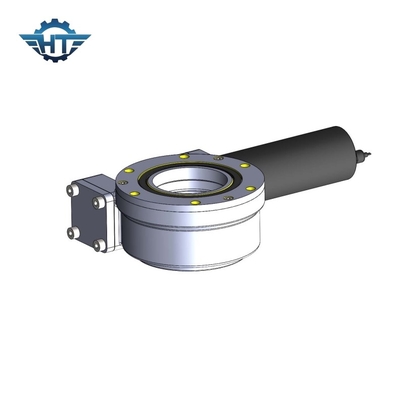

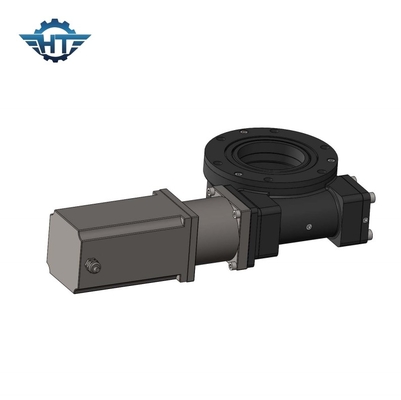

دستگاه درایو چرخشی یک مکانیسم انتقال کاهش سرعت چرخشی کامل محیطی است که یک منبع نیروی محرکه را یکپارچه می کند.دستگاه درایو چرخشی از یاتاقان چرخان به عنوان پیرو انتقال و اتصال مکانیزم استفاده می کند.منبع محرک و محفظه و حلقه دیگر هم به عنوان دنبال کننده انتقال و هم به عنوان پایه اتصال قسمت کار رانده استفاده می شود، به طوری که یاتاقان چرخان خود یک اتصال چرخشی با محیط کامل و منبع قدرت محرک و اصلی است. قطعات گیربکس آن را به یک مکانیسم انتقال سرعت جهانی تبدیل می کند که عملکردهای چرخش، کاهش سرعت و رانندگی را ادغام می کند و در عین حال ساختاری ساده دارد و برای ساخت و نگهداری راحت است.تصویر دو درایو چرخشی معمولی را نشان می دهد.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برگه داده SE1 Slewing Drive
| مدل | SE1 |
| نسبت | 32:1 |
| گشتاور خروجی نامی (نیوتن متر) | 400 |
| گشتاور کج (Nm) | 1000 |
| گشتاور نگهداری (نیوتن متر) | 1800 |
| بار محوری (kN) | 22 |
| بار شعاعی (kN) | 12 |
| بهره وری | 40% |
| دقت (°) | 0.1 |
| خود قفل شدن | آره |
| وزن (کیلوگرم) | 6 |
| سوراخ های نصب | 6*M8 |
| قطر دایره مرکزی | Φ 40 میلی متر |
| سوراخ داخلی | Φ 30 میلی متر |
| دمای کار | － 30 ~ 80 ℃ (گریس ویژه اختیاری که در مکان های سردتر یا گرمتر استفاده می شود) |
| سیاست گارانتی | 5 سال، تمدید گارانتی موجود است |
هنگام خرید درایو چرخشی، باید پارامترهای زیر را بدانید:
1 گشتاور
2 دور در دقیقه
3 کاهنده چرخش
