جزئیات محصول:
|
| موتور Slew Drive: | 24VDC | سرعت: | سفارشی |
|---|---|---|---|
| مسکن: | محصور شده است | تایپ کنید: | نوع تک عمودی |
| مواد: | 42CrMo یا 50Mn | ضمانتنامه: | 5 تا 10 سال |
| کاربرد: | سیستم ردیابی انرژی خورشیدی | بسته حمل و نقل: | جعبه تخته سه لا |
| برجسته کردن: | درایو چرخشی محصور VE3,درایو چرخشی محصور تک محوری,درایو چرخشی خورشیدی VE3 |
||

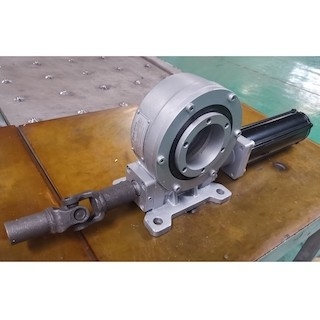

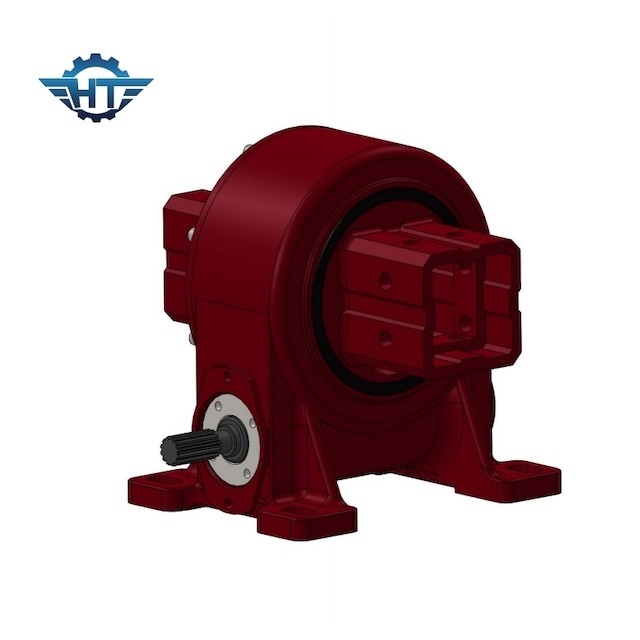

جعبه چرخشی تک محور چرخ دنده کرم پوشاننده VE3 برای سیستم ردیابی انرژی خورشیدی
توضیحات گیربکس Slew Drive
گیربکس های چرخاننده با فناوری کرم ساعت شنی برای حداکثر گشتاور دنده و نرم ترین چرخش نیرو می گیرند.ما مدل های slew drive مختلف با ظرفیت بار لحظه ای متفاوت را ارائه می دهیم.درایوهای چرخشی استاندارد با یک محفظه باز و شفت کرم ساعت شنی خود قفل شونده مجهز شده اند.هنگامی که ورودی منبع تغذیه به حالت خنثی باز می گردد، شفت کرم بار را بدون نیاز به هیچ وسیله ترمز خارجی در موقعیت خود قفل می کند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
نصب
آماده سازی نصب
1 کاهنده چرخشی را از نظر آسیب فیزیکی بررسی کنید.کاهنده چرخشی و براکت های اتصال را تمیز کنید.سطح یاتاقان را از ناخالصی ها (مانند براده های آهن، سوراخ ها، رنگ، سرباره جوش و غیره) تمیز کنید.
2 لطفاً دستورالعمل های زیر را برای تمیز کردن روغن ضد زنگ روی سطح نصب کاهنده چرخشی دنبال کنید.
2.1 از مایع تمیزکننده (مانند گازوئیل، بنزین و غیره) برای تمیز کردن بیرون سطح نصب استفاده کنید.مایع تمیز کننده نمی تواند به عملکرد مهر و موم لاستیکی آسیب برساند.
2.2 لطفاً از مقررات استفاده از مایعات تمیزکننده (مانند مقررات سازنده، حفاظت از کارگران، حفاظت از محیط زیست و غیره) پیروی کنید.
2.3 پیچ های موقعیت یابی را نمی توان در حین نصب شل کرد و نصب فقط پس از برداشتن پیچ های حمل و نقل انجام می شود.
