جزئیات محصول:
|
| محدوده چرخشی: | محدوده دایره کامل | مواد: | 42CRMN یا 50Mn |
|---|---|---|---|
| کاربرد: | سیستم ردیابی واحد | مدت زمان گارانتی: | 10 سال |
| رنگ: | مشتری مورد نیاز است | راه های حمل و نقل: | از طریق دریا، هوا، راه آهن، اکسپرس |
| موتور: | موتور برق | ویژگی: | قفل خودکار |
| برجسته کردن: | درایو چرخ‌دنده‌ی چرخ‌دار دوگانه,درایو چرخشی Worm Gear 50Mn,درایو حلقه چرخشی CSP |
||

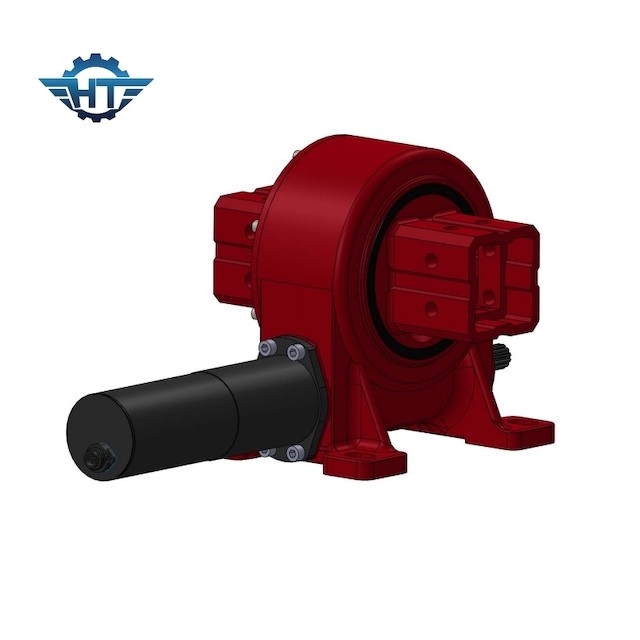

درایو چرخ دنده‌ای با پوشش دوگانه VE9 برای سیستم ردیابی تک پنل خورشیدی

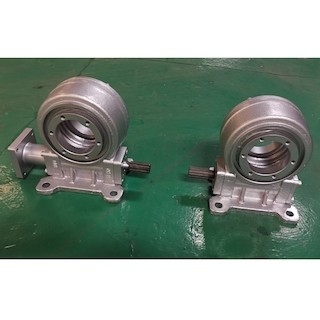

Worm Gear Slew Drive توضیحات
درایوهای چرخشی ما محصولات ردیابی بدون نیاز به تعمیر و نگهداری دو پاکت هستند.انتقال ساختار پاکت دوگانه دارای مزایای دقت بالا، راندمان مکانیکی بالا، از دست دادن دقت کم و عمر طولانی تر است.علاوه بر این، با توجه به محیط‌های خشن مانند بیابان‌های وحشی و تفکر مشتریان، استفاده نوآورانه از طراحی مکانیزم کاملاً مهر و موم شده این امکان را فراهم می‌کند که در طول چرخه عمر محصول بدون نیاز به تعمیر و نگهداری باشد و هزینه‌های نگهداری زیادی را برای مشتریان صرفه‌جویی کند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
درایو چرخان را می توان در هر موقعیتی که نیاز به چرخش دایره کامل و نیاز به سرعت متغیر دارد استفاده کرد.هنگامی که لازم است انتقال قدرت گشتاور بزرگتر، انتقال حرکت با دقت بالاتر یا انتخاب مکانیزمی که به فشردگی و یکپارچگی ساختار بدنه بالا نیاز دارد، درایو چرخشی بهترین راه حل است.
کاربردهای رایج تر به طور کلی ساختار چرخشی دایره کامل ماشین آلات مهندسی و ساخت و ساز و همچنین انرژی خورشیدی، انرژی باد و انواع ماشین آلات ردیابی خودکار بلند مدت است.انجام کنترل دیجیتال آسان است، بنابراین کاربردهای زیادی در زمینه ربات های صنعتی دارد.
