جزئیات محصول:
|
| تایپ کنید: | نصب شده به صورت عمودی | نسبت دنده: | 61:1 |
|---|---|---|---|
| بهره وری: | 40% | دقت: | 0.15 درجه |
| موتور دنده: | موتور الکتریکی | کاربرد: | سیستم نصب روی زمین خورشیدی |
| رنگ: | همان طور که درخواست شد | ||
| برجسته کردن: | ISO9001 Small Slew Drive, Slew Drive Gearbox Mounting Earth, ISO9001 Small Slewing Drive,Slew Drive Gearbox Ground Mounting,ISO9001 Small Vertical Slewing Drive |
||

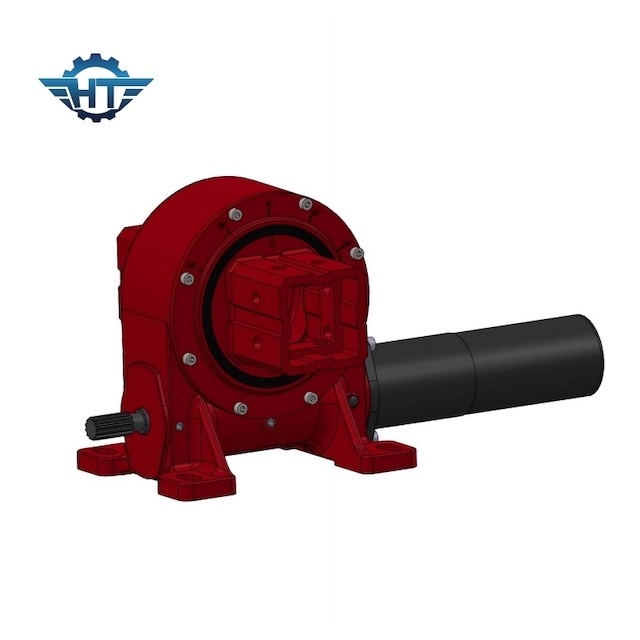

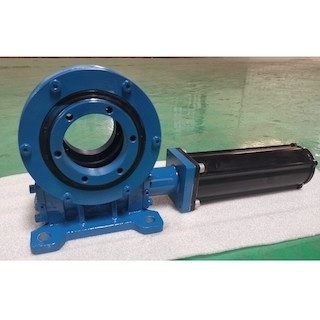

IP66 چرخ دنده کوچک، خود قفل IP66 برای سیستم نصب روی زمین خورشیدی
توضیحات چرخ دنده
در مقایسه با گیربکس دنده ای سنتی، انتقال چرخ دنده حلزونی می تواند نسبت کاهش نسبتاً بزرگتری به دست آورد.در برخی موارد می توان قطعات کاهنده را برای موتور اصلی حذف کرد و در نتیجه هزینه خرید را برای مشتریان کاهش داد و همچنین وقوع خرابی موتور اصلی را تا حد زیادی کاهش داد.
درایو چرخ دنده حلزونی دارای ویژگی های خود قفل معکوس است که می تواند خود قفل معکوس را تحقق بخشد، یعنی دنده را فقط می توان توسط کرم رانده کرد.این ویژگی باعث می شود که درایو slew به طور گسترده در انرژی خورشیدی، آنتن دهی، بلند کردن، عملیات در ارتفاع بالا و سایر تجهیزات استفاده شود.ضمن اینکه محتوای علمی و فناوری موتور اصلی را بهبود می بخشد، پایداری عملکرد و ضریب ایمنی موتور اصلی را نیز تا حد زیادی بهبود می بخشد.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
پرسش و پاسخ
چرا درایو چرخشی دریافتی هنگام روشن شدن صدای غیر عادی ایجاد می کند؟
اول از همه، هنگامی که درایو چرخان درست پس از خروج از کارخانه در حالت آرام است، به دلیل اینکه موتور یا درایو چرخان کاملاً روشن نشده است، صدای غیر عادی کمی به وجود می آید.این یک نویز معمولی است و پس از اجرا شدن برای مدتی به طور خودکار ناپدید می شود.اگر صدای بلندی وجود دارد، باید طبق توضیحات زیر عیب یابی کنید.
سطح نصب ناهموار و پیچ های نصب شل
هنگامی که نویز غیرعادی رخ می دهد، ابتدا باید تأیید کنید که آیا مشکل در عملیات نصب است یا خیر.هنگامی که سطح نصب ناهموار باشد یا پیچ‌های نصب شل شده باشند، یاتاقان چرخان به صورت ارتجاعی تغییر شکل می‌دهد و لازم است فوراً پیچ‌ها را بررسی کرده و در صورت لزوم آن‌ها را سفت کنید.
یک جسم خارجی در بلبرینگ چرخان وجود دارد
هنگامی که اجسام خارجی مانند ذرات ماسه و براده های آهن در داخل یاتاقان چرخان وجود داشته باشد، لرزش غیر دوره ای ایجاد می شود و در عین حال، چرخش انعطاف ناپذیر خراب می شود.هنگامی که این اتفاق می افتد، لازم است قبل از نصب یاتاقان، شفت، سوراخ نشیمنگاه و قطعات منطبق را تمیز کنید و مواد خارجی موجود در روان کننده را به موقع حذف کنید.
صدای غیر عادی ناشی از مشکل گریس
عدم وجود گریس در راهرو، پر شدن ناهموار گریس، کیفیت پایین و قدیمی شدن گریس و انتخاب غلط روان کننده ها نیز باعث ایجاد صداهای غیرعادی در یاتاقان چرخان بیل مکانیکی خواهد شد.برای حل این مشکل فقط باید از روان کننده استفاده کنید و به موقع آن را اضافه کنید و به موقع تعویض کنید.
