جزئیات محصول:
|
| کاهنده چرخش: | VE5" | نسبت دنده: | 37:1 |
|---|---|---|---|
| محل منبع: | چین | کاربرد: | سیستم ردیابی خورشیدی PV |
| بهره وری: | 40% | رنگ: | همان طور که درخواست شد |
| ضمانتنامه: | 10 سال | گواهینامه ها: | ISO9001، CE |
| برجسته کردن: | VE5 درایو چرخشی عمودی,گیربکس چرخشی با نسبت 1 37,درایو چرخشی الکتریکی VE5 |
||

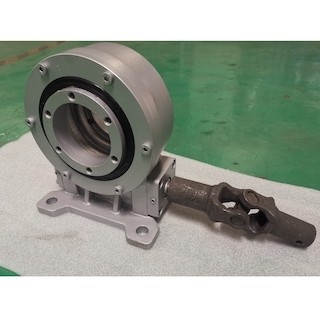

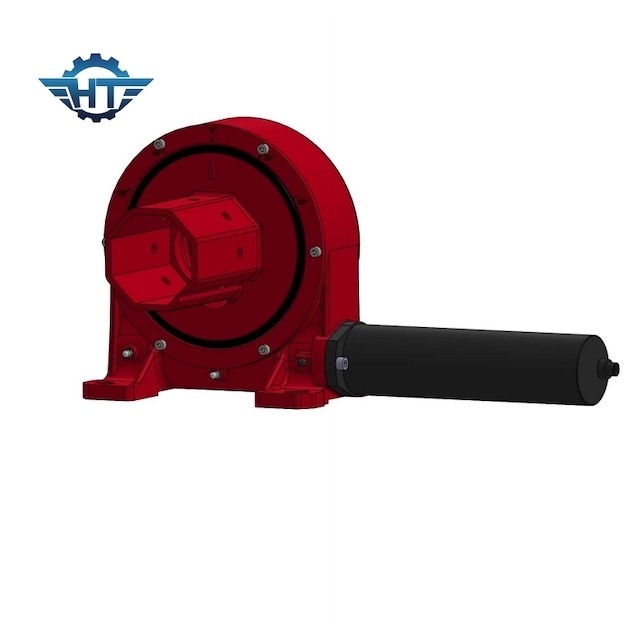

گیربکس چرخشی VE5 عمودی با نسبت دنده 37:1 برای سیستم ردیابی خورشیدی PV
توضیحات چرخ دنده کرم پوشاننده
محرک چرخان پوششی نوع جدیدی از محصول چرخشی و انتقال دهنده است.معمولاً به آن درایو چرخشی یا یاتاقان چرخان گفته می شود که معمولاً از کرم دوگانه پوشاننده، چرخ دنده، محفظه، موتور و سایر اجزا تشکیل شده است.از آنجایی که اجزای هسته کرم دوتایی پوشاننده هستند، می‌تواند با چرخ دنده نزدیک‌تر شود و به تماس چند دندانه دست یابد، بنابراین دقت و گشتاور لحظه نگهداری را بهبود می‌بخشد.آنها می توانند به طور همزمان در برابر نیروهای محوری، نیروهای شعاعی و لحظات واژگونی مقاومت کنند.در مقایسه با محصولات چرخشی سنتی، درایو چرخان جدید دارای نصب آسان، تعمیر و نگهداری آسان و درجه بیشتری از فضای نصب است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
نگهداری
یاتاقان چرخان جزء مهمی از سازه چرخان مکانیکی است.برای حفظ عملکرد با راندمان بالا دستگاه در شرایط بار بالا و محیط های سخت، عملکرد خوب بلبرینگ چرخشی یکی از تضمین های اساسی مهم آن است.
فرسودگی یکی از خرابی های رایج است.بنابراین، برای کاهش میزان سایش یاتاقان چرخشی، لازم است کار روغن کاری مربوطه انجام شود.
یاتاقان چرخان باید به طور مرتب با توجه به محیط کار با گریس روان کننده پر شود.درایو چرخشی در کارخانه به اندازه کافی روغن کاری شده است.در مرحله بعد، گریس باید با توجه به دفعات استفاده اضافه یا جایگزین شود.در محیط های کاری خاص مانند مناطق گرمسیری، رطوبت بالا، گرد و غبار، تغییرات زیاد دما و کار مداوم، چرخه روغن کاری باید کوتاه شود.هنگام اضافه کردن گریس به آن، باید در شرایطی انجام شود که یاتاقان چرخان به آرامی بچرخد.وقتی گریس از درزگیر سرریز می‌شود، به این معنی است که پر کردن کامل شده است و گریس سرریز شده یک فیلم تشکیل می‌دهد و به عنوان مهر و موم عمل می‌کند.
یاتاقان چرخان باید قبل و بعد از قرار دادن برای مدت طولانی با گریس جدید پر شود و یاتاقان چرخان را به آرامی بچرخانید تا به طور یکنواخت پر شود.
برای روانکاری بلبرینگ چرخشی نه تنها باید به روش ها و روش ها توجه کرد، بلکه باید به انتخاب نوع مناسب روغن روان کننده نیز توجه کرد.به عنوان مثال، کیفیت گریس ضعیف و قدیمی است و انتخاب روان کننده نامناسب باعث تشدید سایش یاتاقان چرخشی می شود.
