جزئیات محصول:
|
| نسبت دنده: | 51:1 | Worm Gear Backlash: | 0.15 درجه |
|---|---|---|---|
| گشتاور خروجی نامی: | 7344 نیوتن متر | نگه داشتن گشتاور: | 60 کیلونیوتن متر |
| گشتاور کج: | 10 کیلو نیوتن متر | بهره وری: | 40% |
| رنگ: | همان طور که درخواست شد | راه حمل و نقل: | از طریق دریا، هوا، راه آهن، اکسپرس |
| برجسته کردن: | درایو چرخدار کوچک دولایه,درایو چرخدار کوچک VE7,درایو حلقه چرخان VE7 |
||

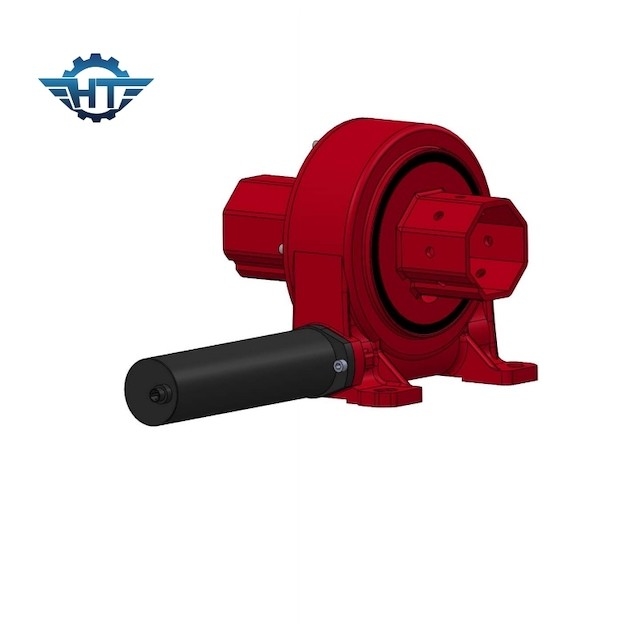

درایوهای چرخان کوچک دولایه VE7 برای ردیاب های خورشیدی تک محور افقی
شرح استفاده صنعتی کرم و چرخ دنده درایو
درایو چرخشی از قابلیت اطمینان بالایی برخوردار است، برای تضمین عمر میدانی 30 ساله طراحی و آزمایش شده است.بنابراین همه مواد خام باید استانداردهای مورد نیاز سیستم ردیابی خورشیدی را رعایت کنند.ما یک کنترل کیفیت صدا را برای اطمینان از تولید محصولات با کیفیت بالا، قابل اعتماد و در عین حال کم هزینه اجرا می کنیم.
درایوهای چرخشی عملکرد بالایی دارند.این گیربکس با فناوری کرم ساعت شنی نیرو می گیرد تا به گیربکس استحکام و قدرت فوق العاده ای بدهد، تحمل بار را به حداکثر برساند و همچنین کارایی و دقت را افزایش دهد.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
کاربردهای درایو چرخشی شامل ردیاب های خورشیدی، توربین های بادی، آنتن، ماهواره، جرثقیل های کامیون، بالابرهای انسانی، تجهیزات تاسیساتی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، دسته های تایر، حفارها و بالابرهای خودرو و غیره است.
پرسش و پاسخ
چگونه درایوهای سوئینگ مناسب را انتخاب کنیم؟
در انتخاب و محاسبه درایو چرخشی، باید در نظر بگیریم که یاتاقان چرخشی عموماً اثر ترکیبی نیروی محوری Fa، نیروی شعاعی Fr و گشتاور واژگونی M را در طول فرآیند استفاده تحمل می‌کند.برای کاربردهای مختلف، با توجه به حالت کار موتور اصلی و اشکال ساختاری مختلف، ترکیب سه بار فوق تغییر می کند، گاهی ممکن است عمل مشترک دو بار باشد و گاهی اوقات ممکن است تنها عمل یک بار باشد. یک بار
دو نوع روش نصب برای بلبرینگ چرخان وجود دارد: نصب نوع صندلی و نصب نوع تعلیق.
با توجه به اطلاعات ارائه شده توسط نمونه های محصول، می توان از منحنی ظرفیت باربری استاتیک برای انتخاب اولیه یاتاقان چرخشی با توجه به انتخاب و روش محاسبه بلبرینگ چرخان استفاده کرد و سپس با واحد فنی شرکت ما تایید کرد.ما همچنین می توانیم اطلاعات مربوط به کاربرد بلبرینگ های چرخشی را در اختیار شرکت خود قرار دهیم و شرکت ما آنها را طراحی و انتخاب خواهد کرد.
