جزئیات محصول:
|
| تایپ کنید: | مکانیسم چرخ کرم | مواد: | 42CrMo یا 50Mn |
|---|---|---|---|
| کاربرد: | ایستگاه خورشیدی متمرکز فرنل | ضمانتنامه: | 10 سال |
| رنگ: | خاکستری نقره ای | مدت زمان گارانتی: | 10 سال |
| موتور: | 24 ولت DC | حمل و نقل: | از طریق هوا، دریا، راه آهن، اکسپرس |
| برجسته کردن: | درایو چرخش چرخ دنده حلقوی,گیربکس چرخاننده درایو 5,درایو چرخشی کرم متمرکز فرنل |
||

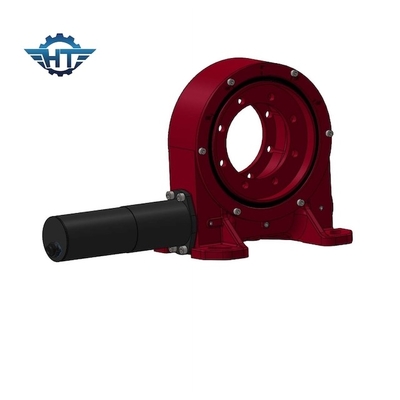

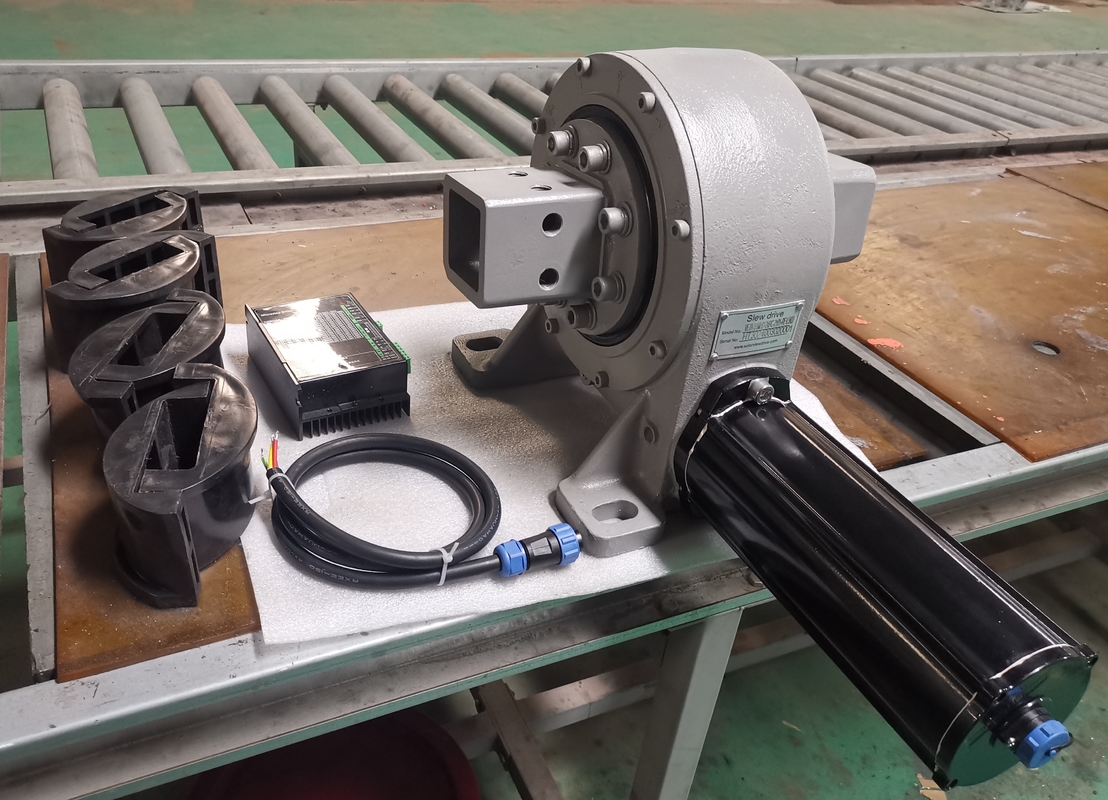

بلبرینگ چرخ دنده کرم تک محور VE7 با نما23 برای سیستم های ردیابی خورشیدی
شرح بلبرینگ چرخ دنده کرم
نیروگاه خورشیدی متمرکز فرنل نوعی سیستم ردیابی خورشیدی CSP است.اصل کار شبیه به تولید برق فتوترمال نوع trough است، با این تفاوت که به جای آینه از کندانسور ساختار فرنل استفاده می شود.این باعث می شود که نسبتاً ارزان باشد، اما راندمان به همان نسبت کاهش می یابد.
از آنجا که چنین سیستمی فقط چند بار تمرکز دارد، کیفیت بخار آب گرم شده بالا نیست، به طوری که راندمان تولید برق سالانه کل سیستم تنها می تواند به حدود 10٪ برسد.اما به دلیل ساختار ساده سیستم و استفاده مستقیم از محیط انتقال حرارت برای تولید بخار، هزینه ساخت و نگهداری آن نیز نسبتاً پایین است.
ویژگی‌های Worm Gear Slew Drive
1. چرخش 360 درجه
2. یک موتور محرک را در سمت چپ یا راست وصل کنید
3. گریس قبل از کارخانه پر شده بود
4. نصب ساده و استفاده منطقی از فضا
5. دنده کرم خود قفل
6. روش آسان و روان شروع و توقف
7. گشتاور پشتیبان بالا، مناسب برای نصب عمودی
8. تعمیر و نگهداری کم
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
نیروگاه خورشیدی متمرکز کلکتور سهموی
طراحی محور افقی شمال به جنوب را اتخاذ می کند، به طور موثر افزایش حرارت کلکتور را بهبود می بخشد.طراحی ساختار مکانیکی فوق العاده محدود، جمع کننده می تواند به سرعت باد ≤ 7 متر در ثانیه دست یابد، دقت ردیابی 0.1 درجه است.سرعت باد در هر حالت ≤ 20 متر بر ثانیه، کلکتور آسیبی ندیده است.حالت حفاظت توقف، سرعت باد پایین ≤ 32 متر بر ثانیه، کلکتور آسیبی ندیده است.
