جزئیات محصول:
|
| کاهنده و موتور: | VE5، 24VDC | مواد: | مقاوم در برابر سایش |
|---|---|---|---|
| کاربرد: | سیستم های ردیابی خورشیدی | ضمانتنامه: | 5 تا 10 سال |
| رنگ: | همان طور که خواسته شده | اندازه: | از 3 تا 25 اینچ |
| مدول: | ماژول چرخ دنده کرم | ویژگی: | IP66، عمر طولانی |
| برجسته کردن: | درایو چرخشی تک محور عمودی,درایو چرخشی عمودی 25 اینچ,درایو چرخشی عمودی مقاوم در برابر سایش |
||

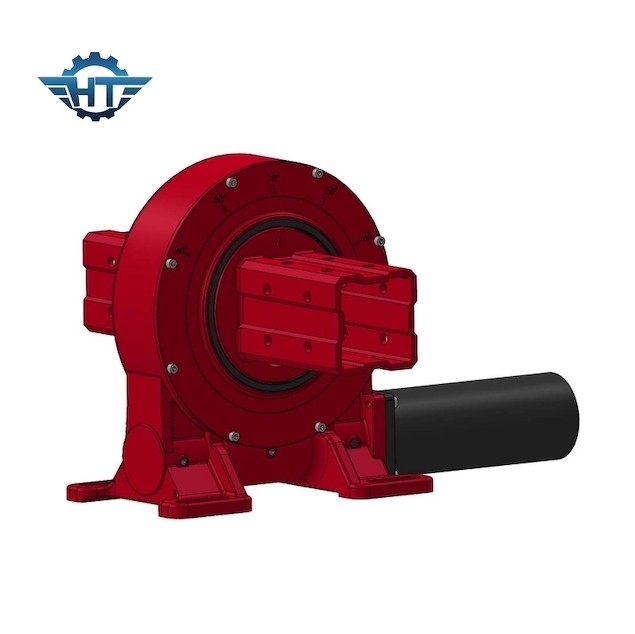

IP66 VE5 24VDC عمودی تک محوری چرخشی درایو مقاوم در برابر سایش 25 اینچ
سرویس درایو تک محور عمودی
- مشتری می تواند موتور را مطابق با اتصال درایو چرخان از قبل طراحی شده ما انتخاب کند
بعد، ابعاد، اندازه.
- ما می توانیم ابعاد اتصال را با توجه به بعد اتصال موتور مشتری سفارشی کنیم.
- ما می توانیم به ارائه کل قطعات با موتور هیدرولیک، موتور DC، موتور AC، استپر یا موتور سروو کمک کنیم.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
ویژگی های درایو تک محور عمودی
با توجه به استفاده از یاتاقان چرخشی و ساختار کرم حلقوی، دستگاه درایو چرخشی ردیابی خورشیدی می تواند به تماس چند دندانه دست یابد، دارای ویژگی های گشتاور انتقال بزرگ و عملکرد پایدار است.می تواند بارهای شعاعی و محوری بزرگ و واژگونی های قوی را تحمل کند.گشتاور (مقاومت در برابر باد) به طور گسترده ای در سیستم های ردیابی تولید برق فتوولتائیک خورشیدی و سایر صنایع انرژی های نو توسط مشتریان داخلی و خارجی استفاده می شود.محصولات در حال حاضر دارای 9 مدل از قطر 3 اینچ تا قطر 25 اینچ و بیش از 60 نوع هستند که می توانند نیازهای اشکال مختلف فتوولتائیک، فوتوالکتریک، فتوترمال معمولی و ردیابی دقیق را برآورده کنند.
برنامه های کاربردی
1. SE1، SE3، SE5، SE7، SE9، SE12، SE14، SE17، SE21 برای اتصال تک محور تخت.این نوع سیستم برای عرض های جغرافیایی زیر 30 درجه و شیب های زمین کمتر از 12 درجه مناسب است.
2. درایو چرخشی SE1، SE3، SE5، SE7، SE9، SE12، SE14، SE17، SE21 برای اتصال تک محور مورب.این نوع از آن برای سیستم هایی با عرض های جغرافیایی متوسط تا زیاد مناسب است، زمین باید تقریباً صاف باشد.
3. درایوهای چرخشی SE1، SE3، SE5، SE7، SE9، SE12، SE14، SE17، SE21، VE1، VE3، VE5، VE7، VE8، VE9 برای واحد تک محور مورب.این نوع سیستم برای عرض های جغرافیایی متوسط تا زیاد مناسب است.
4. SDE1، SDE3، SDE5، SDE7، SDE9، SDE12، SDE17، SDE21 درایو چرخشی برای سیستم ردیابی خورشیدی دوگانه.این نوع سیستم ها برای هر نوع لندفرم مناسب هستند.
