جزئیات محصول:
|
| نسبت دنده: | 31:1 | تایپ کنید: | محصور شده است |
|---|---|---|---|
| کاربرد: | سیستم ردیابی PV | راننده: | موتور هیدرولیک |
| درجه IP: | IP66 | رنگ: | همان طور که درخواست شد |
| بهره وری: | 40% | عکس العمل: | 0.1 درجه |
| برجسته کردن: | درایو چرخ دنده SE Worm,درایو چرخ دنده کوچک تک محوره,درایو چرخ دنده PV با دقت بالا |
||

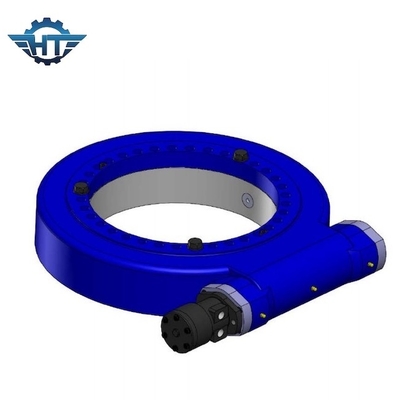

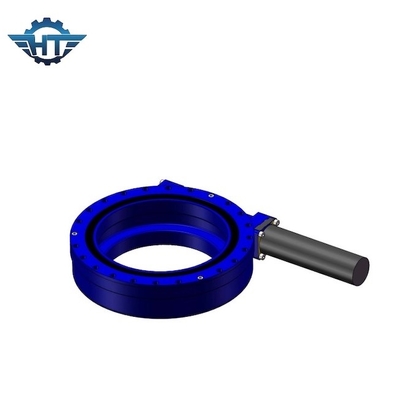

SE Worm Gear Single Axis Small Slew Drive برای سیستم ردیابی PV با دقت بالا
توضیحات Small Slew Drive
ردیاب خورشیدی باید حرکتی صاف، آهسته و محکم داشته باشد.ردیاب باید دارای دقت موقعیت بالا و درجه بالایی از قابلیت اطمینان باشد.این الزامات را می توان توسط درایورهایی با طراحی خاص که به عنوان درایورهای چرخشی شناخته می شوند، به دست آورد.
دقت: 0.1 درجه
موجود: 3 اینچ - 12 اینچ
نصب افقی
توصیه می شود برای حفاظت بهتر درایوهای چرخشی بر روی محور آزیموت به صورت وارونه نصب شوند تا حفاظت بهتری داشته باشند و برای محور ارتفاعی محافظت کنند.برای سایر کاربردها، جهت نصب باید بر اساس ارزیابی سطح حفاظت باشد و برای حفاظت بهتر بهتر است.
نصب عمودی
توصیه می شود برای محافظت بهتر، درایوهای چرخان را با توجه به کشش متصل به سمت بالا در کاربردهای خورشیدی نصب کنید.برای سایر کاربردها، جهت نصب باید بر اساس ارزیابی سطح حفاظت باشد و برای حفاظت بهتر بهتر است.
پارامترهای عملکرد سری SE
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | نیوتن متر | kN | kN | درجه | آره | کیلوگرم | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | آره | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | آره | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | آره | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | آره | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 182 |
امکانات
1. با اتخاذ بلبرینگ چرخشی به عنوان جزء اصلی آن، درایو چرخشی می تواند نیروی محوری، نیروی شعاعی و لنگر کج را به طور همزمان تحمل کند.
2. درایو چرخشی به طور گسترده در تریلرهای مدولار، انواع جرثقیل ها، پلت فرم کاری هوایی، سیستم های ردیابی خورشیدی و سیستم های قدرت باد استفاده می شود.
3. گیربکس های الکتریکی و سیاره ای را می توان با توجه به نیاز مشتری طراحی کرد.
4. درایو چرخان دارای مزیت صرفه جویی در فضا در امکانات، حداکثر ظرفیت بار در طراحی فشرده، طول عمر زیاد، کاهش هزینه های نگهداری و غیره است.
نقشه های سازه
1. پایگاه مسکن
2. حلقه چرخان
3. Raceway
4. مهر و موم
5. صفحه بالایی
6. درایو (موتور هیدرولیک / موتور الکترونیکی)
7. آداپتور موتور
8. O-ring
9. سوراخ ورودی
10. شفت مقابل موتور
11. سرپوش انتهایی
12. پوشش
13. رمزگذار
