جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SDE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | گشتاور خروجی نامی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | SDE Dual Axis Small Slew Drive, PV Tracking Dual Axis Slew Drive, Dual Axis Slew Drive 2000 Nm,PV Tracking Dual Axis Slew Drive,Dual Axis Slew Drive 2000 Nm |
||

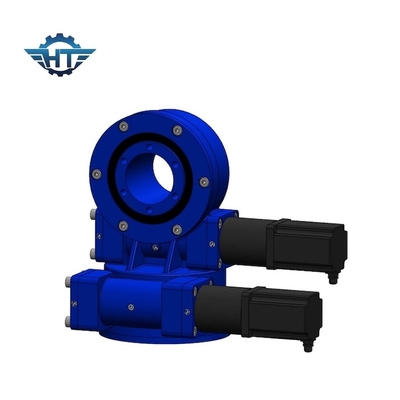

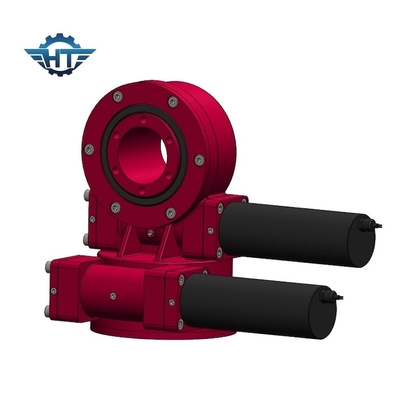

سری SDE دو محوره محرک کوچک با موتور برس خورده برای سیستم ردیابی PV
توضیحات درایو کوچک دو محوره
تاریخچه فوتوترمال برج
مفهوم طراحی سیستم تولید برق حرارتی خورشیدی برج توسط اتحاد جماهیر شوروی سابق در دهه 1950 ارائه شد.در سال 1950، اتحاد جماهیر شوروی سابق اولین نیروگاه حرارتی خورشیدی از نوع برج کوچک را طراحی کرد و اکتشافات و تحقیقات گسترده و اساسی در مورد فناوری تولید انرژی حرارتی خورشیدی انجام داد.طبق آمار ناقص، از سال 1981 تا 1991 بیش از 20 مگاوات نیروگاه آزمایشی نیروگاه حرارتی خورشیدی در جهان ساخته شده است که شکل اصلی آن، نیروگاه برج با حداکثر تولید برق 80 مگاوات است.در جولای 2013، پروژه نیروگاه انرژی حرارتی خورشیدی 50 مگاواتی Qinghai Zhongkong Delingha چین - فاز I-10MW با موفقیت در شبکه برق Qinghai ادغام شد، که نشان می دهد فناوری تولید انرژی حرارتی خورشیدی خود توسعه یافته چین گام های محکمی را به سمت عملیات تجاری برداشته است.
SDE مدل Slew Drives اعمال شده در Tower CSP
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
امکانات
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. درایو کرم در داخل
3. تماس چند دندانه برای اطمینان از بار بالا
4. عملکرد خود قفل
برنامه های کاربردی
نیروگاه CSP-tower/heliostat
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها را می توان مطابقت داد، مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
