جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SDE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | گشتاور خروجی نامی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| بار محوری: | 34 کیلونیوتن | بار شعاعی: | 58 کیلونیوتن |
| برجسته کردن: | درایو چرخشی کوچک دو محوره 24 ولت دی سی,موتور برس خورده کوچک درایو,2000 نیوتن متری درایو کوچک اسلو |
||

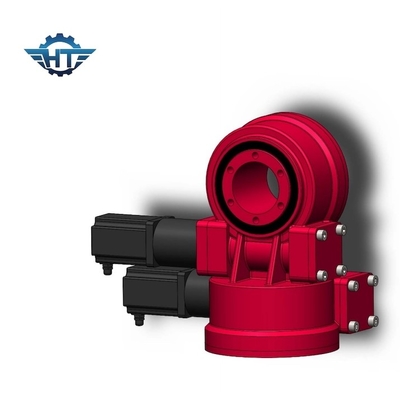

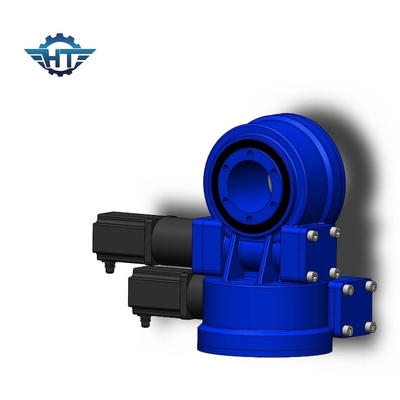

درایو کوچک دو محوره با موتور 24VDC برس برای سیستم ردیابی خورشیدی
توضیحات Small Slew Drive
درایوهای چرخان Hangtuo نسبت زیادی را در یک مرحله دنده ارائه می دهند که برای وزن در مقابل عملکرد بهینه شده است.یاتاقان‌ها و چرخ دنده‌ها در یک محفظه کم‌حجم، خودنگهدار و آماده نصب مونتاژ می‌شوند و محصول را قادر می‌سازد تا به تمام نیروهای محوری و شعاعی واکنش نشان دهد و در نتیجه لحظات کج شدن در چالش‌برانگیزترین کاربردها ایجاد می‌شود.این محصولات بسیار سازگار همچنین دارای مقاومت در برابر ضربه قوی، عملکرد طولانی مدت، چرخش صاف، حفاظت از یاتاقان و گزینه های درایو مهر و موم شده هستند.همه مزایای فنی، همراه با استانداردهای کیفیت پیشرو در صنعت، محصولات Hangtuo را به نامزدهای ایده آل برای برنامه های کاربردی سنگین و حیاتی تبدیل می کند.
SDE مدل Slew Drives Parameters
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
اصل کار Slew Drive
کرم توسط موتور هدایت می شود که حلقه بیرونی حلقه چرخان را به چرخش در می آورد.حلقه بیرونی گشتاور را از طریق فلنج خارج می کند و حلقه داخلی حلقه چرخشی در محفظه ثابت است.درایو چرخان به دلیل درایو چرخ دنده حلزونی با ویژگی های خود قفل معکوس دارای قفل شدن معکوس است.
واژه نامه پارامترهای کلیدی
گشتاور لحظه کج شدن: گشتاور بار ضرب در فاصله بین موقعیت بار و مرکز یاتاقان چرخان است.اگر نیروی تولید شده توسط بار و مسافت بیشتر از گشتاور لنگر کج نامی باشد، درایو چرخشی واژگون خواهد شد.
بار شعاعی:بار عمودی به محور یاتاقان چرخان
بار محوری:بار موازی با محور بلبرینگ چرخان
گشتاور نگهداری:این گشتاور معکوس است. هنگامی که درایو به صورت معکوس می چرخد و قطعات آسیب نمی بینند، حداکثر گشتاور بدست آمده را گشتاور نگه دارنده می گویند.
خود قفل شدن:تنها زمانی که درایو چرخان بارگذاری می شود، قادر به چرخش معکوس نیست و بنابراین به آن قفل خودکار می گویند.
