جزئیات محصول:
|
| نسبت دنده: | 31:1 | گشتاور خروجی نرمال: | 533 نیوتن متر |
|---|---|---|---|
| محل منبع: | چانگژو، چین | نگه داشتن گشتاور: | 7000 نیوتن متر |
| گشتاور کج: | 744 نیوتن متر | گشتاور خروجی نامی: | 0.065 دور در دقیقه |
| استفاده: | ردیاب های خورشیدی | محافظت از ویژگی: | IP66 |
| برجسته کردن: | درایو چرخشی چرخشی 360 درجه,درایو چرخ دنده کرم دار برس خورده,درایو چرخ دنده کرم دار 533 نیوتن متری |
||

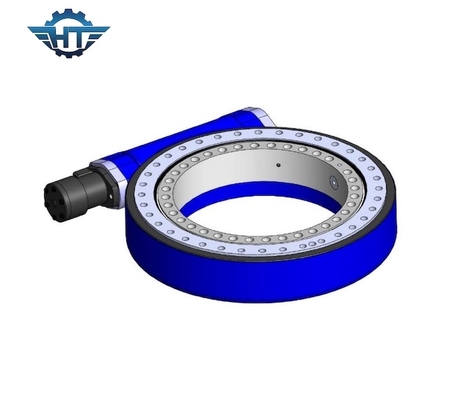

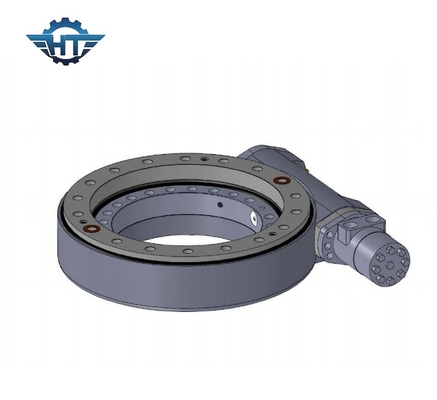

درایو چرخشی 360 درجه با موتور برس خورده و رمزگذار برای ردیاب های خورشیدی کج
توضیحات Slew Drive
درایوهای SE ما محفظه ای با استاندارد IP66 ارائه می دهند که تقریباً از ذرات محیطی مانند گرد و غبار، خاک، ماسه و حتی آب محافظت می کند.تجهیزات تست ما طول عمر 30 ساله محصولات ما را تضمین می کند.
سیستم slew drive یک واحد فشرده ساخته شده است که از یک کرم، چرخ دنده، پایه، خانه، یاتاقان ها و سایر لوازم جانبی تشکیل شده است.این واحد مزایای یک چرخ دنده و یک کرم را در یک واحد به ارمغان می آورد.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
موتور DC
موتورهای مختلف (موتورهای 220VAC، 380VAC، موتورهای 12VDC، 24VDC، 48VDC، موتورهای سروو و موتورهای پله ای) را می توان با توجه به نیاز مشتری طراحی کرد.
1. ساختار پشتیبان دوگانه را برای شفت خروجی اتخاذ کنید تا حداکثر گشتاور گیربکس بسیار افزایش یابد.
2. چرخ خورشیدی و چرخ سیاره ای توسط اسپلاین به هم متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و عمر را طولانی می کند.
3. ما از چرخ دنده مارپیچ در مرحله ورودی استفاده می کنیم که باعث می شود نویز کم anf به آرامی در سرعت بالا اجرا شود.حلقه دنده داخلی جدا شده است تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر است.گیربکس و موتور توسط یک درز توسط پیچ در محوری قرار گرفته اند که دقت تطبیق را افزایش می دهد و نویز را کاهش می دهد.
4. ما از نگهدارنده پین نورد در داخل چرخ سیاره ای استفاده می کنیم. ما از سنگ زنی وردنه به جای سنگ زنی کشویی استفاده می کنیم تا عمر گیربکس بسیار بیشتر باشد.
5. ساختار حمایتی دوگانه.سنگ زنی داخلی بر روی سوراخ داخلی چرخ دنده های سیاره ای باعث می شود که گردی سوراخ داخلی کمتر از 0.003 میلی متر باشد.خراش دادن دقیق سطح دنده HRC60؛ اتخاذ همه این فن آوری ها عملکرد فوق العاده بی صدا و ثابت و طول عمر طولانی بیش از 10000 ساعت را تضمین می کند.
