جزئیات محصول:
|
| مدل: | 5 اینچ | نسبت دنده: | 37 |
|---|---|---|---|
| بهره وری: | 40% | تایپ کنید: | دو محور |
| کاربرد: | سیستم ردیابی خورشیدی | سرویس OEM: | در دسترس |
| محل مبدا: | چانگژو، چین | راننده: | موتورهای 12/24vdc، موتورهای سروو |
| برجسته کردن: | درایو چرخشی دو محوره با کرم,ساختار چرخ دنده,درایو چرخشی دو محوره |
||

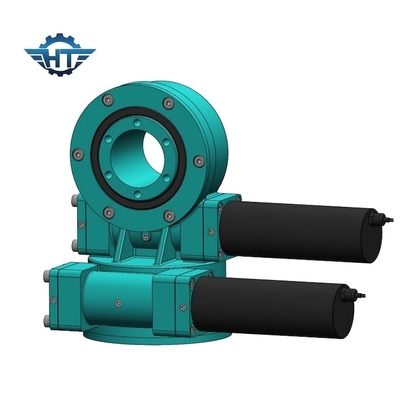

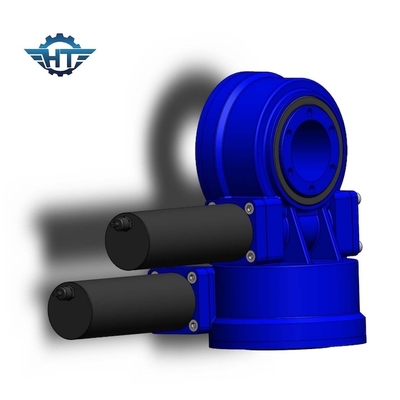

درایو دو محوره با ساختار کرم و چرخ دنده برای سیستم ردیابی خورشیدی
Worm And Gear Slew Drive توضیحات
درایوهای چرخشی شامل یاتاقان چرخان، شفت کرم، محفظه، یاتاقان، موتور و غیره است.موتور شفت کرم را به حرکت در می آورد، حلقه بیرونی یاتاقان چرخان می چرخد، حلقه بیرونی گشتاور را از طریق فلنج تولید می کند در حالی که حلقه داخلی یاتاقان چرخان در محفظه ثابت است.
SDE مدل Slew Drives Parameters
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
عملکرد
درایو چرخشی قادر است بار محوری، بار شعاعی و گشتاور کج را تحمل کند.میز گردان یا قاب در آزیموت و ارتفاعی که توسط درایو چرخشی هدایت می شود می چرخد.
کاربرد
برای خورشیدی: در سیستم ردیابی خورشیدی طراحی شده است و راندمان تولید برق را بهبود می بخشد.
برای مصارف صنعتی: عمدتاً برای راندن دو جسم در حال چرخش نسبی در 360 درجه استفاده می شود.
مزایای
1. طراحی شده با شفت کرم ساعت شنی که تماس بیشتر با دندان و گشتاور بالاتر را فراهم می کند
2. عمر سرویس با سخت شدن دنده و راه آهن افزایش می یابد
3. عملکرد محصول تست شده و کیفیت محصول تضمین می شود.
کاربردهای زیادی وجود دارد که می توان از درایو چرخشی استفاده کرد، در درجه اول به این دلیل که برای کاربردهایی که هم به قدرت نگهداری بار و هم به قدرت گشتاور چرخشی نیاز دارند عالی است.
