جزئیات محصول:
|
| نسبت دنده: | 31:1 ~ 150:1 | محور: | تک محور |
|---|---|---|---|
| محل منبع: | چانگژو، چین | ساختار: | کرم و بلبرینگ |
| طول عمر: | 30 سال | رنگ: | RAL9006 |
| استفاده: | ردیاب های خورشیدی | محافظت از ویژگی: | IP66 |
| برجسته کردن: | Hourglass Worm Gear Small Slew Drive, Small Slew Drive for Solar Tracker, IP66 Solarr Small Slew Drive,Small Slew Drive For Solar Tracker,IP66 Solarr Small Slew Drive |
||

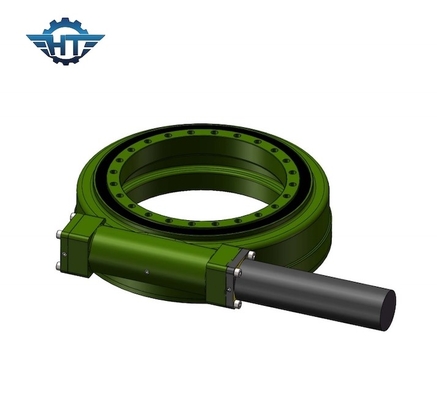

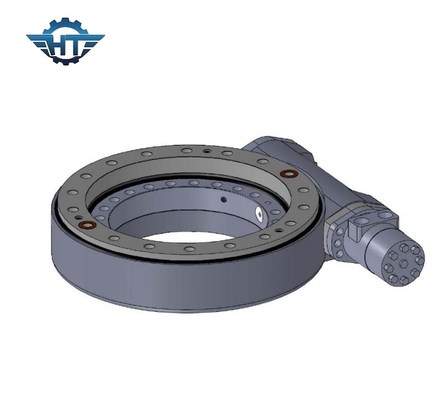

درایو چرخ دنده کرم ساعت شنی برای ردیاب خورشیدی با موتور چرخ دنده سیاره ای 24VDC
توضیحات درایو چرخ دنده کرم ساعت شنی
درایو چرخشی افقی تک محور SE یک جزء مهم در سیستم ردیابی خورشیدی تک محوره و سیستم ردیابی خورشیدی دو محوره است.علاوه بر این، می تواند در سیستم CSP و CPV، انرژی باد و غیره نیز اعمال شود.
ردیاب های تک محوره
یک ردیاب تک محوری، ماژول های PV را در امتداد یک محور چرخش جهت می دهد و با حرکت خورشید به صورت افقی از شرق به غرب حرکت می کند.جابجایی این ماژول های PV مستلزم آن است که کاهنده هم گشتاور نگهدارنده بار و هم گشتاور چرخشی را ارائه دهد - چیزی که فقط یک درایو چرخشی بسیار تخصصی می تواند ارائه دهد.ردیاب‌هایی که درایوهای چرخشی را اعمال می‌کنند که تعداد دندانه‌های بیشتری را روی خط چرخ دنده درگیر می‌کنند، حداکثر قدرت، دوام و عملکرد را ارائه می‌کنند.این تضمین می کند که ردیاب طولانی ترین عمر میدانی ممکن را با کمترین زمان خرابی یا هزینه نگهداری داشته باشد.
ردیاب های دو محوره
ردیاب‌های دو محوره از پهلو به پهلو و بالا و پایین می‌چرخند و امکان ردیابی دقیق‌تر حرکت خورشید را فراهم می‌کنند.با توجه به اینکه آنها از دو درجه آزادی استفاده می کنند، استفاده از درایوهای چرخشی قوی و قدرتمند برای عملکرد قابل اعتماد و مداوم در این زمینه مهم تر است.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
مزایای
1. چرخش 360 درجه
2. موتور محرک متصل به سمت چپ یا راست
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. گریس قبل از کارخانه پر شده بود
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور کج بالا، مناسب برای نصب افقی
