جزئیات محصول:
|
| درخواست: | سیستم نصب ردیاب پنل خورشیدی | رنگ: | به عنوان نیاز |
|---|---|---|---|
| زندگی میدانی: | 30 سال | زمان تحویل: | 3 تا 45 روز |
| نوع موتور: | موتور الکتریکی | حفاظت: | IP66، بسته شده |
| خروجی مربع: | 94*94 میلی متر | راندمان انتقال: | 40% |
| برجسته کردن: | سیستم چسبندگی الکتریکی,محور تک محور الکتریکی,ردیاب پنل خورشیدی الکتریکی,Single Axis Electric Slewing Drive,Solar Panel Tracker Electric Slewing Drive |
||

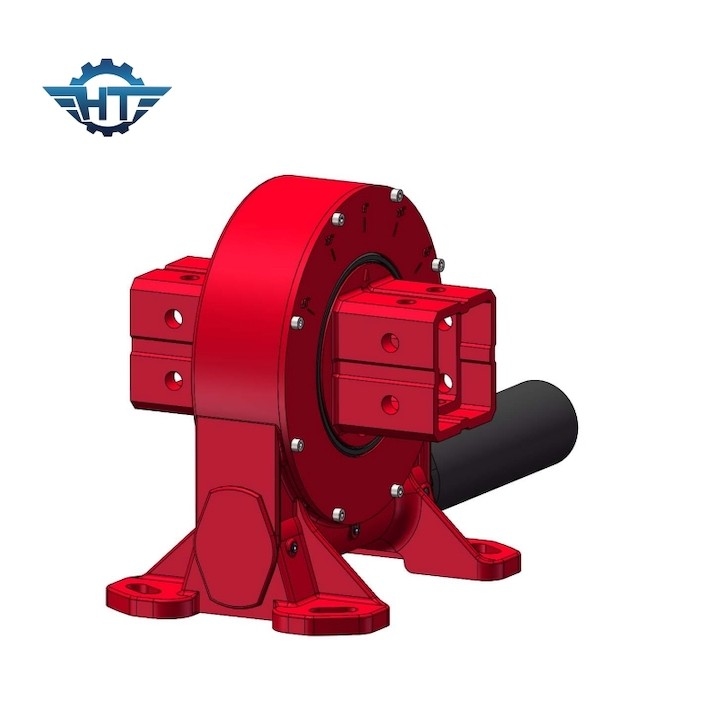

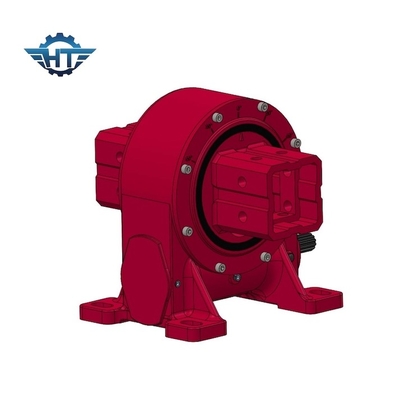

VE9 محرک چرخنده الکتریکی برای سیستم نصب ردیاب پنل خورشیدی تک محوری
توضیحات درایو چرخش کرم
ابزار کرم و کرم دارای شاخه های عمودی هستند و وقتی کرم چرخش می کند، با دندان های ابزار کرم درگیر می شود و باعث می شود که آن نیز چرخش کند.زاويه دندون هاي مارشال دار روي کرم باعث حرکت کششي مي شود، که منجر به کاهش دنده بین دو جزء می شود. نسبت کاهش توسط تعداد دندان ها در دنده کرم و تعداد رشته ها در کرم تعیین می شود.
دنده های کرم به دلیل ویژگی های منحصر به فرد خود در کاربردهای مختلف به طور گسترده ای استفاده می شوند. برخی از مزایای دنده های کرم عبارتند از:
کاهش سرعت بالا: چرخ چرخ کرم نسبت کاهش سرعت بالا را ارائه می دهد که به کاهش سرعت قابل توجهی بین شاخه های ورودی و خروجی اجازه می دهد.این باعث می شود آنها مناسب برای برنامه های کاربردی که در آن گشتاور بالا و خروجی سرعت پایین مورد نیاز است.
طراحی جمع و جور: ماهیت جمع و جور دنده های کرم آنها را برای کاربردهایی که فضا محدود است ایده آل می کند. ترتیب محوری آنها در مقایسه با سایر سیستم های دنده ها منجر به اثر کمتری می شود.
ویژگی قفل کردن خود: دنده های کرم دارای یک ویژگی قفل کردن خود هستند، به این معنی که دنده کرم نمی تواند به راحتی کرم را هدایت کند.این ویژگی باعث می شود دنده های کرم در کاربردهایی که در آن حفظ موقعیت یا جلوگیری از رانندگی عقب ضروری است مفید باشند.
مقاومت در برابر ضربه های سنگین: چرخ چرخ کرم می تواند به دلیل منطقه تماس بزرگ بین دندانهای کرم و دندهای چرخ چرخ کرم، بار ضربه های سنگین را تحمل کند.این باعث می شود آنها مناسب برای کاربردهای سنگین.
پارامترهای عملکرد درایو چرخش مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | تورک خروجی نامی (N.m) | چرخش ثابت (kN.m) | چرخش خم (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | کارایی |
دقت (درجه) |
IP | Tep کار ((°C) | خود قفل | وزن ((کیلوگرم) |
| 3 سانتی متر | 806 | 9 | 5 | 22 | 15 | 31:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | ۶۵ کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17 اینچ | 14688 | 136 | 67 | 142 | 390 | 102:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
درخواست ها
درایو های چرخش چرخ چرخ کرم دستگاه های مکانیکی هستند که برای ایجاد حرکت چرخش در کاربردهای مختلف استفاده می شوند. آنها شامل یک پیچ کرم و یک چرخ کرم هستند.که با هم کار می کنند برای تولید گشتاور و کنترل چرخش قطعات رانده شدهطراحی منحصر به فرد دنده های کرم اجازه می دهد تا نسبت دنده های بالا و قابلیت های خود قفل، آنها را مناسب برای چندین برنامه کاربردی است.در اینجا برخی از کاربردهای رایج از چرخ چرخ چرخ چرخ کرم است:
سیستم های ردیابی خورشیدی: در سیستم های ردیابی خورشیدی مانند پنل های خورشیدی یا غلظت کننده های خورشیدی، در محرک های چرخشی چرخ چرخدار کرم به طور گسترده ای استفاده می شود.این محرک ها به پنل های خورشیدی یا آینه ها اجازه می دهند حرکت خورشید را ردیابی کنند، به حداکثر رساندن جذب انرژی در طول روز. ویژگی خود قفل شدن دنده های کرم به حفظ موقعیت پانل ها با وجود نیروهای خارجی و بار های باد کمک می کند.
ساخت و ساز و تجهیزات سنگین: محرک های چرخ چرخ چرخ کرم در ماشین آلات ساخت و ساز و تجهیزات سنگین کاربرد دارند. آنها معمولاً در جرثقیل ها، حفاری ها و سیستم عامل های کاری هوایی استفاده می شوند.جایی که آنها چرخش صاف و کنترل شده بروم یا جیب را تسهیل می کنندنسبت های چرخ دنده های کرم بالا امکان موقعیت دقیق و بلند کردن بارهای سنگین را فراهم می کند.
چرخدارهای صنعتی: چرخدارهای چرخدار کرم در چرخدارهای صنعتی مورد استفاده قرار می گیرند که برای چرخش اشیاء بزرگ و سنگین استفاده می شوند. این چرخدارها در تولید، خطوط مونتاژ،و سیستم های دستکاری مواد که نیاز به چرخش قطعات یا محصولات برای پردازش وجود دارد، بازرسی، یا انتقال بین ایستگاه های مختلف.
رباتیک و اتوماسیون: درایو های چرخش چرخ دنده ای نقش حیاتی در کاربردهای مختلف رباتیک دارند. آنها حرکت چرخش را در بازوهای رباتیک، مفاصل و چسب ها فراهم می کنند،که حرکت دقیق و کنترل شده را امکان پذیر می کنداین محرک ها همچنین در سیستم های حمل و نقل خودکار استفاده می شوند، جایی که آنها حرکت کالاها و مواد را در امتداد خط تولید تسهیل می کنند.
توربین های بادی: در سیستم های توربین بادی از درایو های چرخدار کرم استفاده می شود. آنها در کنترل یاو کمک می کنند ، که تنظیم جهت گیری توربین برای به حداکثر رساندن جذب انرژی از باد است.ویژگی خود قفل شدن چرخ دنده کرم تضمین می کند که توربین به درستی با جهت باد تراز می شود.
آنتن های بشقاب ماهواره ای: در آنتن های بشقاب ماهواره ای برای ردیابی و موقعیت گذاری از درایو های چرخش کرم استفاده می شود.آن ها به آنتن ها اجازه می دهند که ماهواره ها را با دقت ردیابی کنند و ارتباط پایدار برقرار کنند، حتی زمانی که در معرض عوامل محیطی مانند باد یا ارتعاش قرار می گیرند.
اینها فقط چند مثال از کاربردهای متعدد درایوهای چرخ چرخ کرم هستند.و ویژگی های خود قفل کردن آنها را مناسب برای صنایع مختلف که در آن حرکت چرخش دقیق و انتقال گشتاور مورد نیاز است.
