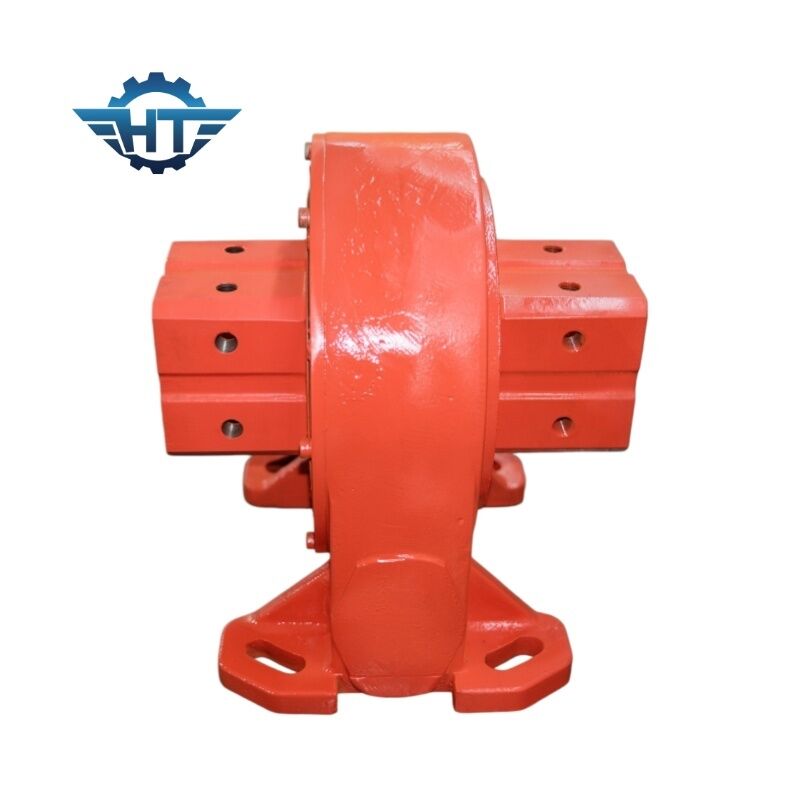

درایو چرخ دنده حلزونی خود قفل برای تجهیزات خورشیدی و صنعتی

درایو چرخش چرخ دار خود قفل کننده برای تجهیزات خورشیدی و صنعتی

توضیحات

یک درایو چرخش چرخ دنده یک راه حل کوچک چرخش چرخش است که برای ارائه چرخش کنترل شده، خروجی گشتاور بالا و پشتیبانی قابل اعتماد از بار در طیف گسترده ای از سیستم های مکانیکی طراحی شده است.اين يه داربست چرخنده داره، مکانیسم چرخ دنده کرم، خانه، لگن، بولت ها و سایر اجزای مکانیکی در یک واحد محرک فشرده.

با قدرت چرخش بزرگش، قابلیت قفل شدن خودش، ساختار فشرده و موقعیت دقیقش،محرک چرخش چرخ چرخ کرم به ویژه برای کاربردهایی که نیاز به حرکت چرخش کنترل شده و تحمل بار پایدار دارند مناسب است..

برای کاربردهای ردیابی خورشیدی، محرک چرخش را می توان با یک موتور دنده ای سیاره ای DC یا موتور دنده ای AC ترکیب کرد تا حرکت قابل اطمینان از azimuth یا ارتفاع را فراهم کند.در ساخت و ساز و ماشین آلات صنعتی، همچنین می تواند توسط یک موتور هیدرولیک برای کاربردهای چرخش بار بالا هدایت شود.

یک چرخ چرخ چرخ کرم چگونه کار می کند؟

مکانیسم چرخ چرخ کرم قدرت موتور یا هیدرولیک را به حلقه چرخش منتقل می کند و چرخش ورودی را به حرکت چرخش کنترل شده تبدیل می کند.انتقال چرخ دنده کرم ارائه می دهد یک نسبت کاهش بالا در یک خانه نسبتا جمع و جور.

یکی از مزایای اصلی ویژگی خود قفل آن است. هنگامی که به درستی برای برنامه انتخاب می شود، درایو می تواند به چرخش معکوس ناشی از بار های خارجی مقاومت کند.کمک به حفظ موقعیت مورد نیاز زمانی که موتور در حال کار نیست.

این باعث می شود که درایو های گلوله گیر مناسب برای تجهیزات در معرض تغییر بار، لرزش، نیروهای باد یا نیازهای موقعیت باشد.

پارامترهای محرک های چرخدار مدل VE

ویژگی های اصلی درایو چرخش ورم گیر VE

1. تورک بالا و ظرفیت بار

سری VE طراحی شده است تا در حالی که حمل محوری و شعاعی قابل توجهی را تحمل می کند، گشتاور خروجی بالا را انتقال دهد.اندازه های مختلف درایو به مهندسان اجازه می دهد تا پیکربندی مناسب را با توجه به گشتاور مورد نیاز انتخاب کنند، لحظه سرنگوني و بار ساختاري.

2. طراحی دستگاه کرم خود قفل کننده

در شرایط مناسب کار کردن، دنده ی چرخ دنده می تواند عملکرد قفل شدن خود را فراهم کند.این به حفظ موقعیت ساختار رانده شده بدون قدرت موتور مداوم کمک می کند و به ویژه برای تجهیزات ردیابی و موقعیت دهی خورشیدی مفید است.

3. موقعيت گيري دقيق

با دقت موقعیت چرخش تا ≤0.1°، محرک چرخش می تواند در کاربردهایی که حرکت زاویه ای کنترل شده مهم است، از جمله ردیاب های خورشیدی، استفاده شود.تجهیزات موقعیت گیری آنتن، و ماشین آلات صنعتی چرخش.

4ساخت و ساز جامع

حلقه چرخش، مکانیسم چرخ دنده، خانه، تختبند ها و اجزای نصب در یک مجموعه محرک فشرده یکپارچه شده اند.این طراحی نصب را ساده می کند و می تواند فضای مورد نیاز برای سیستم انتقال چرخش را کاهش دهد.

5طراحی مهر و ضد خوردگی

محفظه محصور به محافظت از اجزای داخلی انتقال از گرد و غبار، رطوبت و سایر آلاینده های محیطی کمک می کند.درایو می تواند برای کاربردهای بیرونی که در آن حفاظت از محیط زیست و قابلیت اطمینان مکانیکی طولانی مدت مورد نیاز است، تنظیم شود.

6. تنظیمات چند درایو

بسته به کاربرد، محرک چرخش می تواند با راه حل های مختلف محرک، از جمله موتورهای دنده ای DC، موتورهای دنده ای AC و موتورهای هیدرولیک عرضه شود.این باعث انعطاف پذیری سیستم های ردیابی خورشیدی می شود، ماشین آلات متحرک و تجهیزات صنعتی.

درایو چرخش کرم گیر برای سیستم های ردیابی خورشیدی

ردیابی خورشیدی یکی از گسترده ترین کاربردهای استفاده شده برای درایو های گلوله گیر است.یک ردیاب خورشیدی درایو را کشت موقعیت زاویه ای ماژول های خورشیدی را کنترل می کند تا پانل ها بتوانند حرکت خورشید را در طول روز دنبال کنند.

اندازه مناسب درایو بسته به بیش از منطقه پانل به تنهایی بستگی دارد. عوامل انتخاب مهم عبارتند از:

• مساحت کل ماژول های خورشیدی

• وزن ساختار ردیاب

• تعداد و ترتیب ماژول ها

• تغییر مرکز ثقل

• بار باد و سرعت باد زنده ماندن

• دقت ردیابی مورد نیاز

• سرعت عملیاتی

• چرخش محرک مورد نیاز

• جهت گیری نصب

• شرایط محیطی محلی

به عنوان یک مرجع کلی، مناطق زیر پانل خورشیدی می توانند برای انتخاب اولیه مورد بررسی قرار گیرند:

این مقادیر فقط برای مرجع اولیه است. انتخاب نهایی درایو ردیاب خورشیدی باید بر اساس شرایط بارگذاری مکانیکی کامل و نه تنها منطقه پانل باشد.

درایو چرخش چرخ دنده برایکاربردهای صنعتی

علاوه بر سیستم های ردیابی فتوولتائیک، درایوهای چرخش چرخ چرخ کرم به طور گسترده ای در تجهیزات مورد نیاز برای حرکت چرخش کنترل شده و ظرفیت بار بالا قابل استفاده هستند.

کاربردهای معمول عبارتند از:

• سیستم های ردیابی خورشیدی

• تجهیزات انرژی بادی

• سیستم های موقعیت یابی ماهواره ای و آنتن

• جرثقیل های کامیون و تجهیزات بلند کننده

• پلتفرم های کاری هوایی

• ماشین آلات ساختمانی

• تجهیزات بندری و دریایی

• ماشین آلات معدن

• تجهیزات متالورژیک

• تجهیزات تولید فولاد

• ماشین آلات کشاورزی

• تجهیزات تصفیه فاضلاب

• تجهیزات دستکاری مواد و تجهیزات موقعیت دهی چرخش

برای کاربردهای هیدرولیکی، محرک چرخش را می توان با یک موتور هیدرولیک برای ایجاد یک سیستم حمل هیدرولیک فشرده برای ماشین آلات سنگین جفت کرد.

چرا یک چرخ چرخ چرخ کرم را انتخاب می کنیم؟

در مقایسه با تنظیمات انتقال چرخش معمولی، یک محرک چرخش یکپارچه مزایای انتقال چرخش بزرگ، نصب جمع و جور، چرخش کنترل شده، تحمل بار،و ادغام سیستم ساده.

برای تولید کنندگان ردیاب خورشیدی و یکپارچه سازندگان تجهیزات، سری VE دارای اندازه های متعدد و نسبت های دنده ای برای پذیرش پیکربندی های مختلف ردیاب و الزامات بار است.درایو همچنین می تواند با موتورهای مناسب سفارشی شود، رابط های نصب و سایر پیکربندی ها با توجه به نیازهای پروژه.

پشتیبانی از انتخاب درایو چرخش

انتخاب یک محرک چرخش باید بر اساس کاربرد واقعی باشد نه فقط بر روی قطر محرک یا منطقه پنل خورشیدی. تیم مهندسی ما می تواند گشتاور خروجی مورد نیاز را ارزیابی کندلحظه خم شدن، داشتن گشتاور، بار محوری، بار شعاعی، سرعت چرخش و شرایط محیطی برای توصیه یک مدل مناسب.

برای پروژه های ردیابی خورشیدی، لطفا مقدار و ابعاد پانل، اندازه و وزن ساختار ردیاب، مرکز ثقل، شرایط باد و زاویه ردیابی مورد نیاز را ارائه دهید.این اطلاعات اجازه می دهد تا درایو چرخش برای انتخاب دقیق تر برای ساختار ردیابی کامل.
