| Brand Name: | HT |
| Model Number: | SE9" |
| MOQ: | 1 قطعه |
| قیمت: | USD 280~504 / pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، Western Union |

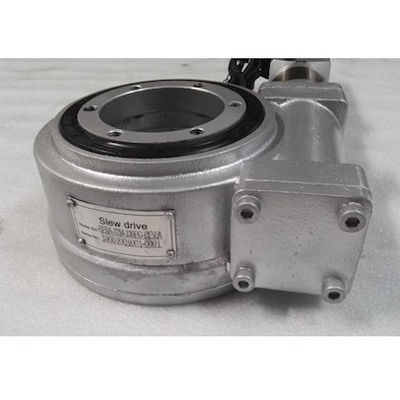

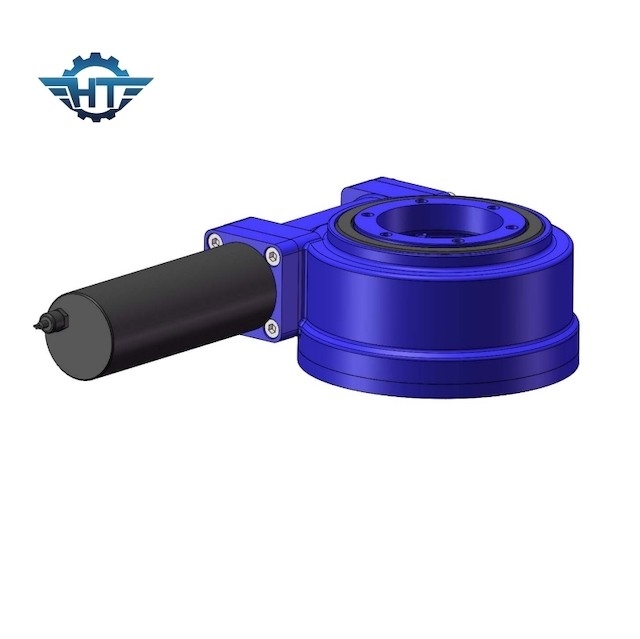

چرخش افقی گیربکس کرم درایو 9 اینچی برای حفاری و بالابر خودرو
گیربکس کرم درایو 9 اینچی توضیحات محصول
درایو چرخان دارای انواع مختلفی مانند نوع محصور، نوع محفظه باز، نوع عمودی، نوع دو محوره، نوع با دقت بالا، نوع درایو حلزونی و غیره است. درایو چرخشی مبتنی بر بلبرینگ چرخشی با گشتاور لنگر کج قوی و عملکرد خود قفل استاتیک است.سطح تماس زیادی با دندان مخصوصاً برای رانندگی بار زیاد طراحی شده است.
| مدل: | SE9 | محل مبدا | چانگژو، چین |
| نام تجاری | HANGTUO | تایپ کنید | محصور شده است |
| مواد | 42CrMo، 50Mn | گشتاور خروجی | 8784 نیوتن متر |
| گشتاور لحظه کج شدن | 45 کیلو نیوتن متر | نگه داشتن گشتاور | 30.8 کیلو نیوتن متر |
| رتبه بندی محوری استاتیک | 340 KN | رتبه بندی شعاعی استاتیک | 130 KN |
| رتبه بندی محوری پویا | 170 KN | رتبه بندی شعاعی پویا | 65 KN |
| نسبت دنده | 61:1 | بهره وری | 40% |
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
برنامه های کاربردی
رایج‌ترین کاربرد درایو چرخشی برای درایوهای چرخشی دو محوره، ردیاب‌های خورشیدی دو محوره، مانند هلیواستات‌ها و فتوولتائیک متمرکز (CPV) و دیش‌های ماهواره یا رادار هستند.کاربردهای دیگر شامل بالابرهای خودرو، موقعیت‌دهنده بازوی روباتیک و تجهیزات صحنه است.
