جزئیات محصول:
|
| تایپ کنید: | چرخ دنده کرمی تک پوش | مواد: | 42CRMN یا 50Mn |
|---|---|---|---|
| کاربرد: | سیستم های ردیابی تک محور افقی | زندگی میدانی: | 30 سال |
| رنگ: | همان طور که درخواست شد | اندازه: | 3 اینچ تا 25 اینچ |
| تامین موتور: | 24 ولت، 12 ولت، 48 ولت | امکانات: | عمر طولانی، خود قفل |
| برجسته کردن: | درایو یاتاقان چرخشی ضد برگشت,درایو یاتاقان چرخشی 48 ولت,درایو خورشیدی ضد بک‌لش |
||

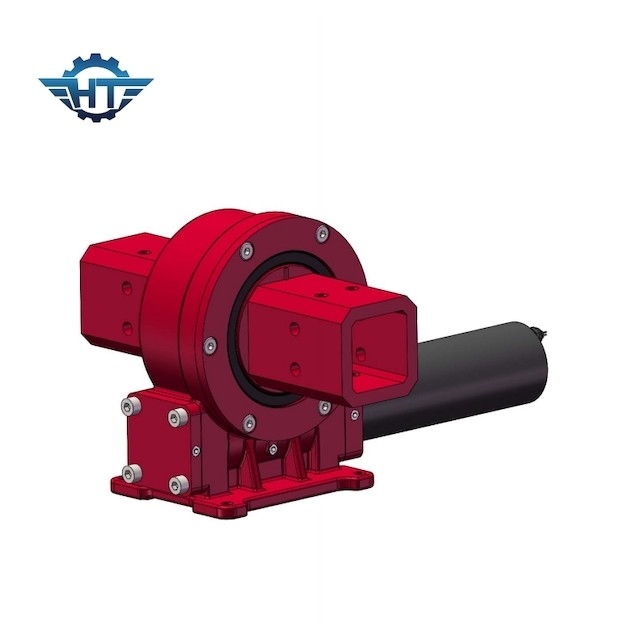

درایو چرخشی محصور شده VE5 برای سیستم های ردیابی تک محور افقی
Worm Gears Slewing Drive توضیحات
Slew Drive که معمولاً به عنوان درایو کرم شناخته می شود، یک سیستم کامل و آماده برای نصب است که از چرخ دنده، کرم، پایه، صفحه بالایی و محفظه کاملاً بسته تشکیل شده است.می توان آن را با موتورهای الکتریکی هیدرولیک یا 12V/24V/48V، گیربکس های سیاره ای سفارشی کرد.به عنوان یک جزء کلیدی از سیستم ردیابی، کاهنده چرخشی "قلب" سیستم ردیابی نامیده می شود و عملکرد محصول آن مستقیماً بر دقت سیستم ردیابی تأثیر می گذارد.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
امکانات
دقت قابل اعتماد با کرم پوشش حلقوی، همچنین بسیاری از ویژگی ها و مزایا
طراحی شده برای ردیاب های خورشیدی تک محور و برنامه هایی که نیاز به خروجی محور افقی دارند
با استفاده از اصل بلبرینگ چرخشی
چرخش ±60 درجه
مجموعه دنده خود قفل
گشتاور ورودی، گشتاور خروجی و نصب را می توان سفارشی کرد
گزینه موتور
برنامه های کاربردی
چرخ دنده حلزونی و درایو حلزونی دارای ویژگی های خود قفل معکوس هستند که می توانند خود قفل معکوس را تحقق بخشند، یعنی فقط کرم می تواند چرخ دنده حلزونی را به حرکت درآورد، اما کرم را نمی توان با چرخ دنده حلزونی به حرکت درآورد.هنگامی که زاویه سرب کرم کمتر از زاویه اصطکاک معادل بین دندانه های چرخ دنده مشبک باشد، مکانیسم دارای ویژگی های خود قفل شوندگی است و می تواند به خود قفل معکوس دست یابد، یعنی فقط کرم می تواند چرخ کرم را به حرکت درآورد، اما کرم می تواند نمی توان با چرخ کرم رانده شد.مانند مکانیزم کرم خود قفل که در ماشین آلات سنگین آن استفاده می شود، خود قفل معکوس آن می تواند در حفاظت ایمنی نقش داشته باشد.این ویژگی باعث می شود که دستگاه درایو چرخشی به طور گسترده در بلند کردن، کارهای هوایی و سایر تجهیزات مورد استفاده قرار گیرد.ضمن اینکه محتوای تکنولوژیکی موتور اصلی را بهبود می بخشد، پایداری عملکرد و ضریب ایمنی موتور اصلی را نیز تا حد زیادی بهبود می بخشد.این تجسم مهمی از کاربرد ساخت و ساز ایمن تجهیزات مکانیکی است.
