جزئیات محصول:
|
| مدل: | SE12 | نسبت دنده: | 78:1 |
|---|---|---|---|
| کاربرد: | ماشین آلات ساختمانی | محل منبع: | چانگژو، چین |
| راننده: | موتور هیدرولیک | گواهینامه ها: | ISO9001، CE |
| نصب و راه اندازی: | افقی یا عمودی | نگهداری: | بر اساس دفترچه راهنما |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.1 درجه |
| برجسته کردن: | درایو چرخاننده چرخ دنده 5800 نیوتن متر گشتاور,درایو چرخش چرخ دنده کرم موتور هیدرولیک,درایو چرخشی کرم چرخشی گشتاور 5800 نیوتن متر |
||

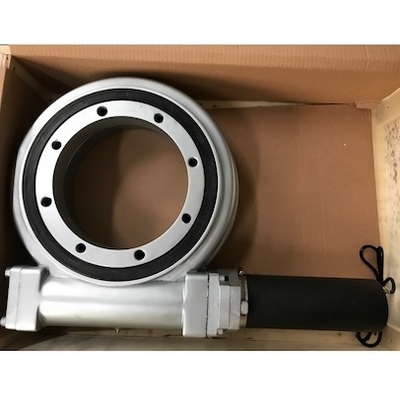

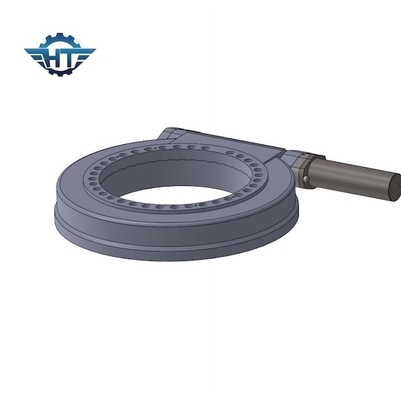

یاتاقان چرخ دنده SE12 با گشتاور بالا شیب دار با موتور هیدرولیک برای تجهیزات صنعتی
درایو چرخشی نوع چرخ دنده کرم
درایو چرخشی از نوع چرخ دنده حلزونی توسط یاتاقان حلقه چرخان توسعه یافته است.از محفظه، چرخ دنده حلزونی، موتور و سایر لوازم جانبی تشکیل شده است.در مقایسه با یاتاقان چرخشی سنتی، ساختار فشرده، ایمن و مدولار است.امروزه به دلیل تقاضا برای بارگذاری سنگین، دستگاه کرم کشنده درایو توسعه یافته است.دارای فشردگی ساختار محصول بهتر و توانایی بارگذاری بالا و گشتاور خروجی بالاتر است.
امکانات
ویژگی های مکانیزم چرخ دنده حلزونی:
1. نسبت انتقال بزرگی را می توان به دست آورد، که فشرده تر از مکانیزم چرخ دنده مارپیچ محور تکان دهنده است.
2. سطوح دندانه مشبک دو چرخ در تماس خطی هستند و ظرفیت باربری آن بسیار بالاتر از مکانیزم چرخ دنده مارپیچ شافت تکان دهنده است.
3. درایو کرم معادل یک درایو پیچ است که یک درایو مشبک چند دندانه است، بنابراین درایو پایدار است و نویز کم است.
4. خود قفل شدن.هنگامی که زاویه سرب کرم کمتر از زاویه اصطکاک معادل بین دندانه های چرخ دنده مشبک باشد، مکانیسم دارای ویژگی های خود قفل شوندگی است و می تواند به خود قفل شدن معکوس دست یابد، یعنی فقط کرم می تواند کرم را به حرکت درآورد، اما کرم نه. .مانند مکانیزم کرم خود قفل که در ماشین آلات سنگین آن استفاده می شود، خود قفل معکوس آن می تواند در حفاظت ایمنی نقش داشته باشد.
5. راندمان انتقال کم است و سایش جدی است.هنگامی که چرخ دنده حلزونی مشبک می شود و حرکت می کند، لغزش نسبی بین دندانه های چرخ دنده مشبک
سرعت دینامیکی زیاد است، بنابراین تلفات اصطکاک زیاد و بازده کم است.از سوی دیگر، سرعت لغزش نسبی باعث سایش جدی و تولید گرما در سطح دندان می شود.به منظور دفع گرما و کاهش سایش، اغلب از مواد گران‌تر با خواص ضد اصطکاک و ضد سایش خوب و دستگاه‌های روان‌کننده خوب استفاده می‌شود، بنابراین هزینه آن بالاست.
6. نیروی محوری کرم زیاد است
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
این برنامه‌ها شامل ردیاب‌های خورشیدی، توربین‌های بادی، دیش‌های ماهواره‌ای و رادار، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات کاربردی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، کنترل‌کننده‌های لاستیک، حفارها و بالابرهای خودرو هستند.
