جزئیات محصول:
|
| نسبت دنده: | 31:1 | گشتاور خروجی نرمال: | 533 نیوتن متر |
|---|---|---|---|
| محل منبع: | چانگژو، چین | نگه داشتن گشتاور: | 7000 نیوتن متر |
| گشتاور کج: | 744 نیوتن متر | گشتاور خروجی نامی: | 0.065 دور در دقیقه |
| استفاده: | ردیاب های خورشیدی | محافظت از ویژگی: | IP66 |
| برجسته کردن: | اتصال ردیاب خورشیدی درایو کوچک,533 نیوتن متر Slew Drive برای سیستم ردیابی خورشیدی,درایو چرخ دنده کرمی 533 نیوتن متر |
||

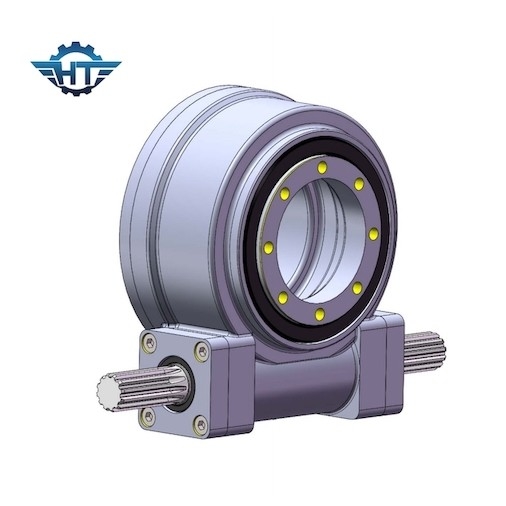

بلبرینگ حلقه چرخشی SE3 Worm Gear IP66 برای سیستم ردیابی خورشیدی
درایو چرخشی با قفل خودکار IP66
با توجه به شکل انتقال سرعت متغیر درایوهای چرخان، می توان آن را به درایو چرخ دنده و درایو چرخ دنده حلزونی تقسیم کرد که ویژگی های مربوط به درایو دنده و چرخ دنده حلزونی را به ارث می برد.از نظر ظرفیت باربری، عملکرد نوع چرخ دنده حلزونی بهتر از نوع دندانه ای است و هنگامی که از محرک کرم پاکتی استفاده می شود، ظرفیت باربری، مقاومت تغییر شکل و سفتی انتقال بیشتر بهبود می یابد، اما چرخ دنده حلزونی و کرمی نوع درایو چرخشی از نظر کارایی.
مزایای
درایو چرخشی یک مکانیسم کاهش چرخش دایره کامل بسیار یکپارچه است.اندازه محوری زنجیر تفاوت چندانی ندارد، که برای صاف کردن ساختار قطعات اتصال انتقال سری مفید است و در نتیجه اندازه کل تجهیزات مکانیکی را کاهش می دهد.
علاوه بر این، چه نوع دنده ای باشد و چه از نوع چرخ دنده حلزونی، به دلیل اینکه تفاوت اندازه بین خود قسمت اصلی و محرک بسیار زیاد است، دستیابی به انتقال با نسبت انتقال بزرگ آسان تر است، که برای بسیاری از انواع دیگر نیز دشوار است. مکانیسم های انتقال سرعت متغیر
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
ملاحظات:

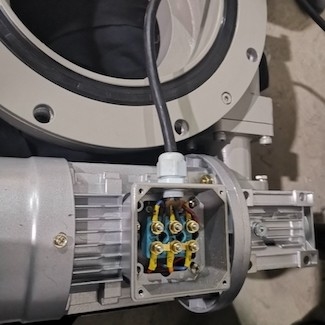

از آنجایی که درایو چرخشی مجهز به موتورهای محرک مختلف خواهد بود و عملکرد درایو چرخشی متفاوت است، لطفاً برای قیمت مشخص با فروش ما تماس بگیرید.ما پیام شما را ظرف 12 ساعت بازیابی می کنیم.
برنامه های کاربردی
درایو چرخان را می توان در هر موقعیتی که نیاز به چرخش دایره کامل و نیاز به سرعت متغیر دارد استفاده کرد.هنگامی که لازم است انتقال قدرت گشتاور بزرگتر، انتقال حرکت با دقت بالاتر یا انتخاب مکانیزمی که به فشردگی و یکپارچگی ساختار بدنه بالا نیاز دارد، درایو چرخشی بهترین راه حل است.
کاربردهای رایج تر به طور کلی ساختار چرخشی دایره کامل ماشین آلات مهندسی و ساخت و ساز و همچنین انرژی خورشیدی، انرژی باد و انواع ماشین آلات ردیابی خودکار بلند مدت است.انجام کنترل دیجیتال آسان است، بنابراین کاربردهای زیادی در زمینه ربات های صنعتی دارد.
