جزئیات محصول:
|
| نسبت دنده: | 61:1 | تایپ کنید: | محصور شده است |
|---|---|---|---|
| کاربرد: | انرژی خورشیدی | راننده: | DC/AC |
| درجه IP: | IP66 | رنگ: | همان طور که درخواست شد |
| کارایی: | 40% | عکس العمل: | 0.1 درجه |
| برجسته کردن: | AC DC Hydraulic Slew Drive, تجهیزات تونل زنی Hydraulic Slew Drive, Backlash 0.1 درجه درایو ردیاب خورشیدی,Tunneling Equipment Hydraulic Slew Drive,0.1 Degree Backlash solar tracker drive |
||

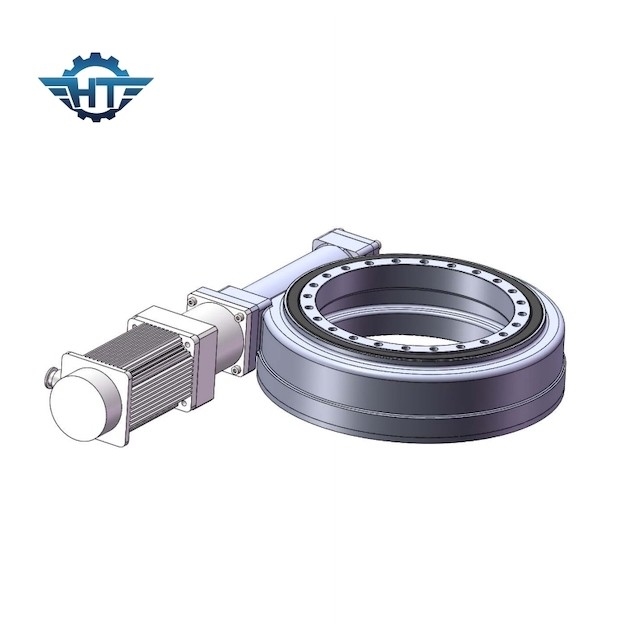

بلبرینگ حلقه چرخان هیدرولیک SE9 با محفظه IP66 برای تجهیزات تونل زنی
درایو چرخشی SE9 با موتور هیدرولیک
دستگاه‌های درایو ردیابی خورشیدی از یاتاقان چرخان و ساختار کرم حلقوی استفاده می‌کنند که می‌تواند به تماس چند دندانه دست یابد.دارای ویژگی های گشتاور انتقال بزرگ و عملکرد پایدار است، می تواند بارهای شعاعی و محوری بزرگ را تحمل کند و گشتاور واژگونی قوی (مقاومت ضد باد) به طور گسترده در سیستم های ردیابی تولید برق خورشیدی فتوولتائیک و سایر صنایع انرژی های جدید توسط مشتریان داخلی و خارجی استفاده می شود. .
محصولات در حال حاضر دارای 10 مدل از قطر 1 اینچ تا قطر 25 اینچ و بیش از 60 نوع هستند که می توانند نیازهای اشکال مختلف فتوولتائیک، فوتوالکتریک، نور و حرارت عمومی و ردیابی دقیق را برآورده کنند.
امکانات
1. با خیال راحت بارهای شعاعی و محوری را نگه دارید
2. انتقال یک گشتاور برای چرخش در همان زمان
3. با چرخ دنده حلزونی، می تواند گشتاور را در سرعت پایین تر بزرگ کند
4. صرفه جویی در فضا، فشرده با چگالی توان بالا
5. مسکن محصور از عوامل محیطی محافظت می کند
6. خودکفا اجازه می دهد برای یکپارچه سازی ساده به هر سیستم
7. راه حل های سفارشی مانند پوشش ها، مهر و موم ها، گریس ها و غیره در دسترس هستند
پارامترهای درایو چرخشی SE9 با موتور هیدرولیک
| داده های عملکرد SE9 Slewing Drive | |||
| سرعت خروجی نامی | 1.97 دور در دقیقه | ||
| گشتاور خروجی نرمال | 4880 نیوتن متر | ||
| حداکثر گشتاور خروجی (3 ثانیه) | 6100 نیوتن متر | ||
| گشتاور لحظه کج (MAX) | 49900 نیوتن متر | ||
| گشتاور نگهداری (حداکثر) | 30800 نیوتن متر | ||
| رتبه محوری (MAX) | 340 کیلونیوتن | ||
| رتبه شعاعی (حداکثر) | 130 کیلونیوتن | ||
| نسبت چرخش درایو | 61:1 | ||
| دقت ردیابی | ＜0.1 | ||
| IP (کلاس) | 66 | ||
| بهره وری | 40% | ||
| درجه حرارت | -40℃ ~ +120℃ | ||
| داده های عملکرد موتور هیدرولیک | |||
| جابه جایی | 125 سانتی متر / دور | ||
| جریان | 18 لیتر در دقیقه | ||
| فشار | 12.5 مگاپاسکال | ||
| سرعت خروجی | 120 دور در دقیقه | ||
| گشتاور خروجی نرمال | 200 نیوتن متر | ||
| حداکثر گشتاور خروجی | 250 نیوتن متر | ||
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
کاربرد جرثقیل سوار بر کامیون
جرثقیل سواری کامیون به یک ماشین بالابر چند کاره گفته می شود که بر روی شاسی وسیله نقلیه برای بلند کردن عمودی و حمل افقی اجسام سنگین در محدوده معینی نصب می شود.به آن جرثقیل سواری کامیون نیز می گویند و متعلق به ماشین آلات جابجایی مواد است.
کاربرد ماشین بالارونده بازویی خودکششی
وسیله نقلیه کار هوایی بازوی مفصلی یک وسیله بالابر است که برای کارهای هوایی استفاده می شود.می تواند از موانع عبور کند و کارهای هوایی انجام دهد.هنگامی که سکو به هر موقعیتی بلند می شود، می توان آن را در حین راه رفتن کار کرد.دارای ساختار جمع و جور و فرمان انعطاف پذیر است.معابر باریک و محل های کاری شلوغ.
