جزئیات محصول:
|
| نسبت دنده: | 57:1 | تایپ کنید: | خانه محصور |
|---|---|---|---|
| کاربرد: | انرژی خورشیدی | راننده: | موتور الکتریکی 12/24 VDC |
| درجه IP: | IP66 | رنگ: | همان طور که درخواست شد |
| کارایی: | 40% | روش نصب: | افقی عمودی |
| برجسته کردن: | درایو یاتاقان چرخشی سنگین,درایو حلقه چرخشی کوچک Backlash,درایو چرخشی خورشیدی CSP |
||

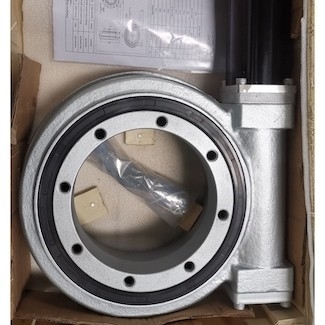

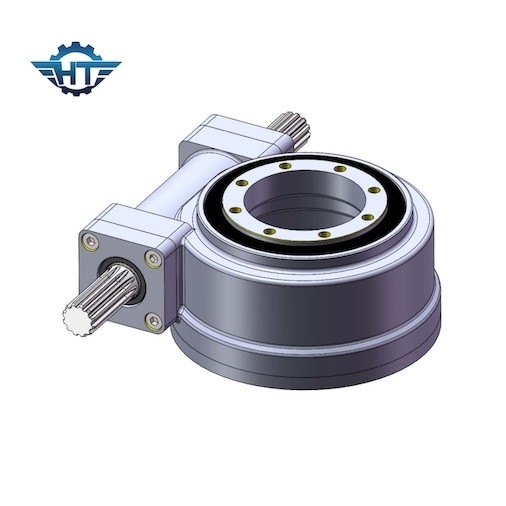

درایو بلبرینگ چرخشی کوچک دارای گواهینامه CE با گیربکس الکتریکی برای CSP
درایو چرخان با علامت CE
درایو چرخشی یک مکانیسم انتقال سرعت چرخشی کامل است که یک منبع نیروی محرکه را یکپارچه می کند.از یاتاقان چرخان به عنوان پیرو انتقال و اتصال مکانیزم استفاده می کند.و محفظه، و حلقه دیگر هم به عنوان دنبال کننده انتقال و هم به عنوان پایه اتصال برای قسمت کار رانده استفاده می شود، به طوری که یاتاقان چرخان خود یک اتصال چرخشی دایره کامل است و منبع نیروی محرکه و درایو اصلی کارآمد هستند. پیکربندی شده این یک مکانیسم انتقال سرعت جهانی است که عملکردهای چرخش، کاهش سرعت و رانندگی را ادغام می کند و در عین حال ساختار ساده ای دارد و برای ساخت و نگهداری راحت است.
چرخ دنده یک بخش اصلی در مونتاژ یک واحد محرک چرخشی است.آنها همراه با سوراخ های اتصال در حلقه ها، انتقال بهینه نیرو را با اتصال ساده و سریع بین اجزای دستگاه مجاور امکان پذیر می کنند.کوچک است اما آنها به انجام برخی از بزرگترین مشاغل در تجارت کمک می کنند.از چرخش بازوی چرخشی بر روی جرثقیل ها گرفته تا سکوی روی توربین بادی و انرژی خورشیدی، حلقه های چرخشی بخشی جدایی ناپذیر از بسیاری از فرآیندهای ماشینکاری هستند.
این یک راه حل ایده آل در موارد زیر است:
1. کاربردهای سنگین که به ظرفیت باربری قابل توجهی نیاز دارند
2. طرح هایی که در آن موقعیت دقیق بسیار مهم است
3. برنامه هایی که در آنها قفل خودکار مورد نیاز است
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
درایوهای چرخشی در سراسر جهان برای موارد زیر استفاده می شوند:
• سیستم های خودرو و جرثقیل.
• چرخش لوازم جانبی مانند بیل مکانیکی، انبر هیدرولیک و لیفتراک.
• مدیریت تسهیلات (سیستم های خودکار).
• بارگیری و تخلیه تجهیزات.
• GPS.
