جزئیات محصول:
|
| نسبت دنده: | 125:1 | تایپ کنید: | محصور شده است |
|---|---|---|---|
| کاربرد: | انرژی خورشیدی | راننده: | موتور هیدرولیک |
| درجه IP: | IP66 | رنگ: | همان طور که درخواست شد |
| کارایی: | 40% | عکس العمل: | 0.1 درجه |
| برجسته کردن: | درایو چرخاننده خورشیدی جرثقیل کانتینری,درایو چرخاندن چرخ دنده جرثقیل کانتینری,گشتاور بالا درایو خورشیدی |
||

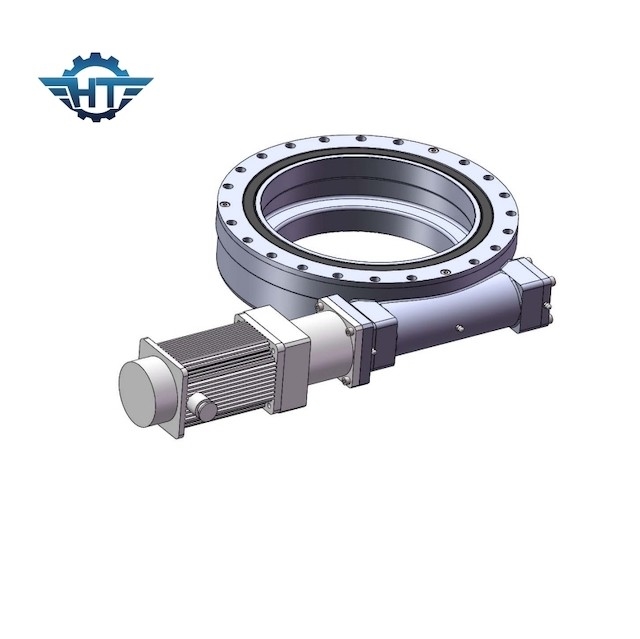

درایو حلقه چرخان با دقت بالا، خانه محصور شده با گشتاور بالا برای انرژی جدید خورشیدی
درایو چرخشی با دقت بالا
درایو چرخشی معمولاً از کرم، یاتاقان چرخان، محفظه، موتور و سایر اجزا تشکیل شده است.از آنجایی که اجزای اصلی آن از یاتاقان چرخشی استفاده می کنند، می تواند نیروی محوری، نیروی شعاعی و گشتاور خمشی را همزمان تحمل کند.در مقایسه با محصولات چرخاننده سنتی، نصب درایو چرخشی آسان است، نگهداری آن آسان است و فضای نصب را تا حد زیادی ذخیره می کند.
این محصول دارای طیف گسترده ای از کاربردها است و می تواند به طور گسترده ای در کامیون های مسطح سنگین، جرثقیل های کانتینری، جرثقیل های کامیون سوار، ماشین آلات معدن، وسایل نقلیه هوایی، دستگاه های رادار، سیستم های تولید انرژی خورشیدی برای گشت های خورشیدی، ماشین آلات ساختمانی و جدید استفاده شود. میدان های انرژیمعمولاً هنگامی که درایو چرخشی روی موتور اصلی نصب می شود، برگشت مشبک چرخ دنده حلزونی و کرم تأثیر بسیار مهمی بر عملکرد موتور اصلی دارد.
به منظور اطمینان از انعطاف پذیری عملکرد و نرمی درایو چرخان، الزامات خاصی برای واکنش برگشتی چرخ دنده حلزونی و کرم درایو چرخان وجود دارد.اما وجود واکنش برگشتی در گیربکس چرخ دنده حلزونی به این معنی است که وقتی جهت چرخش تغییر می کند، انتقالی برای یک فاصله مشخص وجود ندارد که بر دقت انتقال دستگاه محرک چرخشی تأثیر می گذارد.درایوهای چرخشی اغلب در موقعیت های کاری با سرعت کم و بار سنگین استفاده می شوند.
با استفاده مداوم، سایش چرخ‌دنده‌های حلزونی و کرم‌ها باعث افزایش عکس‌العمل می‌شود و افزایش عکس‌العمل را نمی‌توان برای جبران تنظیم کرد و در نتیجه ضربه مشبک‌سازی افزایش می‌یابد.وضعیت کار درایو چرخان به شدت بدتر می شود، که به شدت عمر کاری درایو چرخشی را کاهش می دهد و هزینه استفاده را افزایش می دهد.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
امکانات
1. نسبت دنده
چرخش محرک حلقه چرخان سرعت عضو رانده را کاهش می دهد و همچنین با کاهش سرعت، گشتاور آن را چند برابر می کند و به نسبت سرعت آن را افزایش می دهد. در چرخ یا چرخ دنده کرم.
2. کرم ساعت شنی
درایوهای چرخان ما از فناوری کرم ساعت شنی استفاده می کنند که در آن کرم به گونه ای شکل می گیرد که دندان های بیشتری را در چرخ دنده درگیر کند.این افزایش درگیری دندان منجر به استحکام، کارایی و دوام بیشتر می شود.
3. عملکرد
درایوهای چرخان با فناوری کرم استاندارد کار می کنند، که در آن کرم روی شفت افقی به عنوان محرک چرخ دنده عمل می کند، به طور کلی، شفت توسط موتور دنده الکتریکی به حرکت در می آید.و خود قفل می شود.
برنامه های کاربردی
1. میدان تولید برق فتوولتائیک تولید برق فتوولتائیک یک زمینه کاربردی مهم درایو دوار است.استفاده از ماژول های فتوولتائیک خورشیدی با درایو چرخشی به عنوان یک جزء دوار می تواند زاویه چرخش و زاویه ارتفاع میزبان را با توجه به موقعیت های مختلف خورشید در طول روز به طور دقیق تنظیم کند.پانل ها در زاویه دریافت بهینه هستند.
2. زمینه تولید برق بادی همانند تولید برق فتوولتائیک، درایو چرخشی را می توان در قسمت انحرافی توربین بادی اعمال کرد تا چرخش افقی 360 درجه مکانیزم را تحقق بخشد تا زاویه دریافت را بهتر تنظیم کند.
