جزئیات محصول:
|
| مدل: | SE9 | نسبت دنده: | 57:1 |
|---|---|---|---|
| کاربرد: | ماشین آلات ساختمانی | تولید - محصول: | درایو هیدرولیک |
| موتور درایور: | موتور هیدرولیک | ضمانتنامه: | 1 سال |
| گواهینامه: | ISO9001، CE | نصب و راه اندازی: | به عنوان یاتاقان حلقه چرخان هیدرولیک Se9 DesignIp66 مشتریان برای ماشین های چرخشی با دقت بالا |
| برجسته کردن: | درایو بلبرینگ چرخشی IP66,درایو چرخشی محصور شده هیدرولیک,درایو چرخشی هیدرولیک IP66 |
||

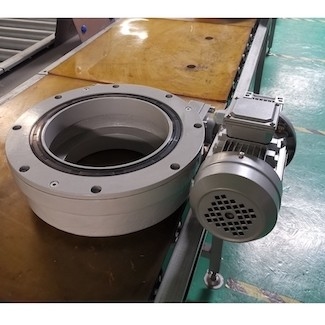

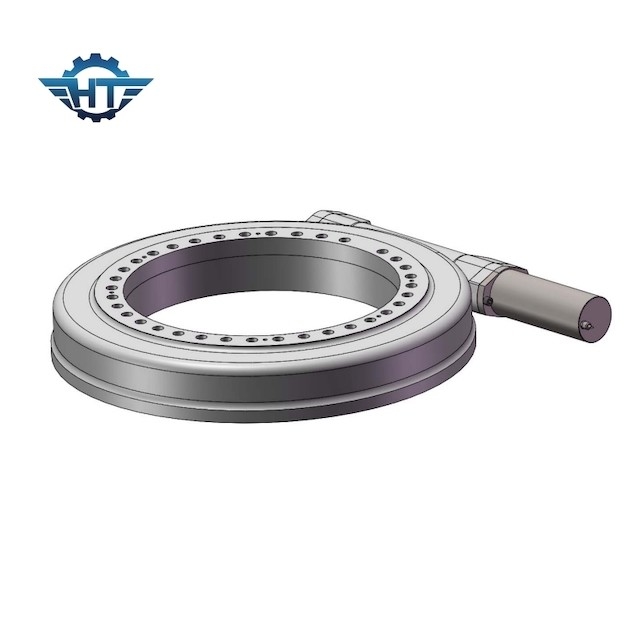

یاتاقان حلقه چرخان هیدرولیک Ip66 برای ماشین‌های چرخشی با دقت بالا
درایو چرخان محصور هیدرولیک
درایو چرخان یک مجموعه سیستم کامل است که می تواند به راحتی نصب و در برنامه های سیستم موجود ادغام شود.
این یاتاقان از یاتاقان‌های چرخشی ساچمه‌ای یا غلتک‌های استوانه‌ای، کرم، پوسته و سایر بخش‌هایی تشکیل شده است که می‌توانند همزمان گشتاورهای محوری، شعاعی و واژگون را تحمل کنند.این کرم توسط یک موتور یا موتور هیدرولیک هدایت می شود تا یاتاقان چرخشی را به چرخش درآورد.سطح محفظه با اسپری پوشانده شده و به طور کامل با مهر و موم محصور شده است تا درایو چرخاننده را از آلودگی، آسیب و از دست دادن چربی محافظت کند.
این قطعات با هم مونتاژ می شوند تا مشتریان از نصب اجزای مختلف جفت گیری جلوگیری کنند و همچنین می توانیم استانداردهای اندازه های مختلفی را ارائه دهیم.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
WorkingTep (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
مزایای
مدولارسازی: به دلیل یکپارچگی بالای جفت درایو چرخشی، کاربران مجبور نیستند هر یک از اجزای دستگاه چرخان را یک به یک خریداری و پردازش کنند، که همچنین فرآیند آماده سازی در ابتدای تولید محصول را تا حدودی کاهش می دهد و در نتیجه تا حد زیادی کاهش می یابد. بهبود بهره وری نیروی کار
ایمنی: چرخ دنده حلزونی و درایو حلزونی (جفت محرک چرخان) دارای ویژگی خود قفل شدن معکوس است که می تواند خود قفل معکوس را تحقق بخشد، یعنی فقط کرم می تواند چرخ دنده حلزونی را به حرکت درآورد، اما کرم را نمی توان توسط چرخ دنده حرکت داد. چرخ دنده حلزونی برای حرکت.این ویژگی باعث می شود که درایو چرخشی به طور گسترده در بلند کردن، کارهای هوایی و سایر تجهیزات استفاده شود.ضمن اینکه محتوای تکنولوژیکی موتور اصلی را بهبود می بخشد، پایداری عملکرد موتور اصلی و ضریب ایمنی عملیات را نیز تا حد زیادی بهبود می بخشد.
طراحی موتور اصلی را ساده کنید: در مقایسه با گیربکس دنده سنتی، گیربکس چرخ دنده حلزونی می تواند نسبت کاهش نسبتا زیادی را به دست آورد.در برخی موارد، قطعات کاهنده را می توان برای موتور اصلی حذف کرد، در نتیجه هزینه خرید برای مشتریان کاهش می یابد و میزان خرابی تا حد زیادی کاهش می یابد.
برنامه های کاربردی
نام های دیگر درایوهای چرخان: دستگاه درایو چرخشی، دستگاه چرخ دنده چرخشی، کاهنده دوار، دستگاه گردان چرخان، درایو چرخ دنده حلزونی، جفت کرم توربین، جفت چرخ دنده، دستگاه کرم توربین، عمدتاً در هوا فضا، جرثقیل های برجی، بیل مکانیکی، ماشین آلات ساختمانی استفاده می شود. سیستم های دریافت ماهواره، سیستم های ردیابی خورشیدی و بسیاری از صنایع دیگر.به خصوص در سال های اخیر، توسعه سریع صنعت تولید برق فتوولتائیک خورشیدی به طور گسترده ای مورد استفاده قرار گرفته است.
