جزئیات محصول:
|
| نوع درایو چرخان: | دنده کرم ضد رکود | مواد کرم: | 42 CrMo/50Mn |
|---|---|---|---|
| کاربرد: | ردیاب های خورشیدی تک محوره پنل PV | اندازه: | 3 اینچ تا 25 اینچ |
| زندگی میدانی: | 30 سال | رنگ: | مشتری مورد نیاز است |
| موتور: | 24V/12V/48VDC | نگهداری: | رایگان |
| برجسته کردن: | درایو چرخشی خورشیدی دو پوشش دار VE5,درایو چرخشی خورشیدی 48 ولتی 42 کروم مورب,درایو چرخ دنده کرمی 48 ولتی 42 کرمویی |
||

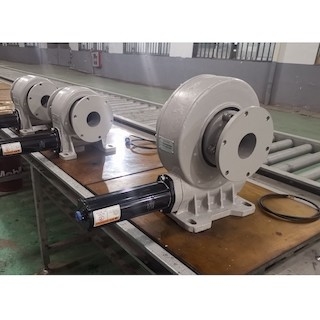

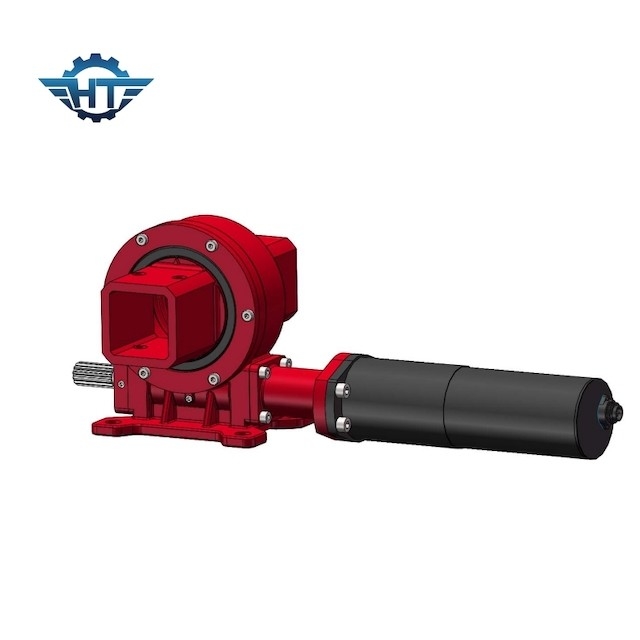

درایو چرخشی چرخ دنده دوگانه VE5 برای ردیاب های خورشیدی تک محوره پنل PV
توضیحات محرک الکتریکی محفظه
محرک چرخان الکتریکی پوششی عمدتاً در مسیر نیروگاه فتوولتائیک طراحی و استفاده می شود.مانند سیستم ردیابی تک محوری افقی، سیستم ردیابی پیوند بزرگ، سیستم ردیابی پیوند تک محوری مورب، سیستم ردیابی تک محوری مورب و سیستم ردیابی دو محوره.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
1. اتصال تک محوره تخت
مناسب برای عرض های جغرافیایی زیر 30 درجه و شیب های زمین کمتر از 12 درجه.
2. پیوند تک محور مورب
مناسب برای عرض های جغرافیایی متوسط تا زیاد، زمین باید تقریباً صاف باشد.
3. واحد تک محور مورب
مناسب برای عرض های جغرافیایی متوسط تا زیاد.
4. سیستم ردیابی خورشیدی دو محوره
ردیابی دو محوره
ردیابی دو محوره، با دو محور چرخشی که همزمان حرکت می کنند، می تواند اطمینان حاصل کند که پنل خورشیدی همیشه بر پرتوهای خورشید عمود است، بنابراین ردیابی دو محوره راندمان تولید انرژی خورشیدی را بهبود می بخشد.
