جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | 3 اینچ |
|---|---|---|---|
| نسبت دنده: | 31:1 | گشتاور خروجی نامی: | 600 نیوتن متر |
| نگه داشتن گشتاور: | 1500 نیوتن متر | گشتاور کج: | 3000 نیوتن متر |
| سوراخ های نصب: | 6*M6 | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | درایو چرخشی تک محور SE3,درایو چرخشی تک محوره چند دندانه,درایو حلقه چرخشی SE3 |
||

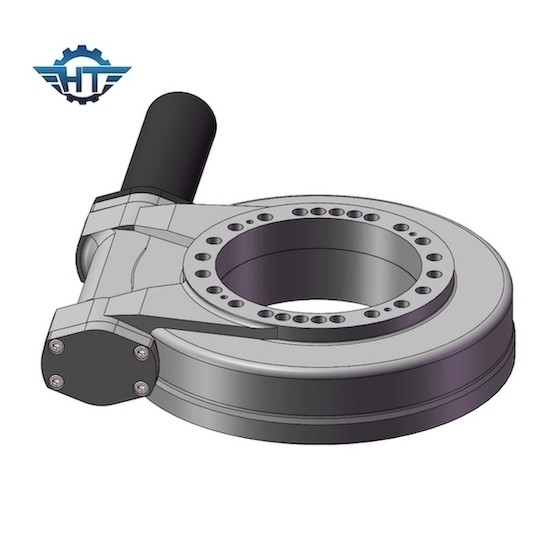

SE3 Worm Gear Small Slewng Ring Drive برای سیستم های ردیابی خورشیدی خطی
Small Slewng Ring Drive توضیحات
درایو چرخان ما از محفظه، یاتاقان چرخان، آب بندی، کرم پوششی و سایر لوازم جانبی سخت افزاری استاندارد تشکیل شده است.ما همچنین می‌توانیم انواع مختلفی از موتورها مانند موتورهای چرخ دنده سیاره‌ای الکترونیکی 12VDC یا 24VDC، موتورهای هیدرولیک را مطابقت دهیم، که می‌توانند برای جهت عقربه‌های ساعت و چرخش خلاف جهت عقربه‌های ساعت با عملکرد پایدار و راندمان بالا حرکت کنند.
مزایای
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. محدوده چرخش 360 درجه
3. درایو کرم در داخل
4. تماس چند دندانه برای اطمینان از بار بالا
5. عملکرد خود قفل
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
توجه: برای جزئیات بیشتر ابعاد و پارامترها، لطفا به نقشه های فروش ما مراجعه کنید.
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
برنامه های کاربردی
سیستم ردیابی درایو منفعل سیستم ردیابی منفعل
فشار دیفرانسیل هیدرولیک برای به حرکت درآوردن شفت ردیاب استفاده می شود.فشار دیفرانسیل توسط شیب های حرارتی مختلف ایجاد شده توسط سایه های مختلف به دست می آید.ردیاب برای یکسان کردن این فشار دیفرانسیل حرکت می کند.
