جزئیات محصول:
|
| نسبت دنده: | 61:1 | تایپ کنید: | محصور شده است |
|---|---|---|---|
| کاربرد: | انرژی خورشیدی | راننده: | DC/AC |
| درجه IP: | IP66 | رنگ: | همان طور که درخواست شد |
| کارایی: | 40% | عکس العمل: | 0.1 درجه |
| برجسته کردن: | درایو چرخشی کرم دنده با دقت بالا,درایو چرخشی کرم دنده ردیاب PV,درایو ردیاب خورشیدی SE9 |
||

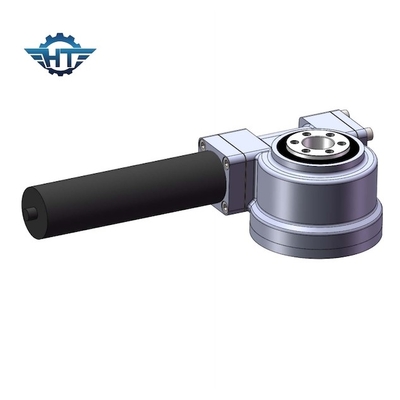

SE9 درایو چرخشی چرخ دنده کرمی با دقت بالا برای انرژی برق ردیاب خورشیدی PV
توضیحات درایو چرخاندن چرخ دنده کرم با دقت بالا
گیربکس مکانیکی با موتور الکتریکی

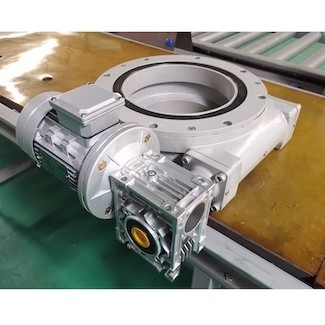

درایو کاهنده دنده کرم افقی موتور
دنباله انتقال: موتور افقی - کوپلینگ با چرخ ترمز - ترمز - کاهنده دنده کرم با جفت گشتاور محدود - پینیون مرحله آخر در اطراف چرخ دنده حلقه بزرگ می چرخد.
ویژگی ها: نسبت انتقال بزرگ، ساختار فشرده، عملکرد پایدار، راندمان انتقال بالا
نرخ پایین است
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
درایو ردیاب خورشیدی عمدتاً برای سیستم های ردیابی خورشیدی زیر استفاده می شود:
1.سیستم ردیابی خورشیدی تک محوره افقی.برای سیستم ردیابی خورشیدی تک محور افقی، پرتو اصلی پانل خورشیدی زاویه را برای ردیابی دقیق زاویه انحراف تنظیم می کند.این نوع درایو چرخشی فقط برای مناطق کم عرض جغرافیایی اعمال می شود.
2.سیستم ردیابی تک محوره کج شده.ردیاب تک محوره کج شده برای مناطقی با عرض های جغرافیایی بالاتر از 40 درجه مناسب است که می تواند مزایای تولید برق را به حداکثر برساند.
سیستم ردیابی خورشیدی دو محوره 3.سیستم ردیابی خورشیدی دو محوره یک سیستم ردیابی کامل "ارتفاع+زیموت" است که در امتداد دو محور چرخشی با دو درجه چرخشی حرکت می کند تا مدار خورشید را به طور کامل ردیابی کند و دریافت انرژی خورشیدی را به حداکثر برساند.این نوع درایو چرخان برای مناطق با عرض جغرافیایی بالا مناسب است و راندمان تولید برق بیش از 35٪ افزایش می یابد که به طور قابل توجهی کارایی سیستم تولید برق خورشیدی را بهبود می بخشد.
بسته بندی و حمل و نقل
بسته بندی داخلی: فیلم پلاستیکی ضد زنگ.کیسه های پلاستیکی وکیوم
بسته بندی بیرونی: کارتن سخت؛جعبه ی چوبی ؛پالت چوبی
مدت حمل و نقل: توسط اکسپرس;هوایی؛از طریق زمین؛از طریق دریا.
برای نمونه ها، از آنجایی که درایو slew با ابعاد کوچک اما وزن سنگین است، حمل و نقل از طریق دریا مقرون به صرفه نیست، در حالی که حمل و نقل سریع به روش مقرون به صرفه است، کارکنان تدارکات ما از TNT، DHL، UPS، FEDEX می خواهند تا اکسپرس را مقایسه کنند. قیمت به منظور یافتن مقرون به صرفه ترین راه.
اگر در آینده سفارش فله ای داشته باشید، حمل از طریق دریا را توصیه می کنیم.
