جزئیات محصول:
|
| مدل: | 12 اینچ | نسبت دنده: | 78:1 |
|---|---|---|---|
| برنامه های کاربردی: | ردیاب انرژی خورشیدی | محل منبع: | چانگژو، چین |
| راننده: | موتور دنده 24VDC | گواهینامه ها: | ISO9001، CE |
| ویژگی: | خود قفل شدن | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.1 درجه |
| برجسته کردن: | درایو چرخشی تک محور افقی SE12,درایو چرخشی بسته IP66,ردیاب خورشیدی محفظه محصور درایو چرخشی |
||

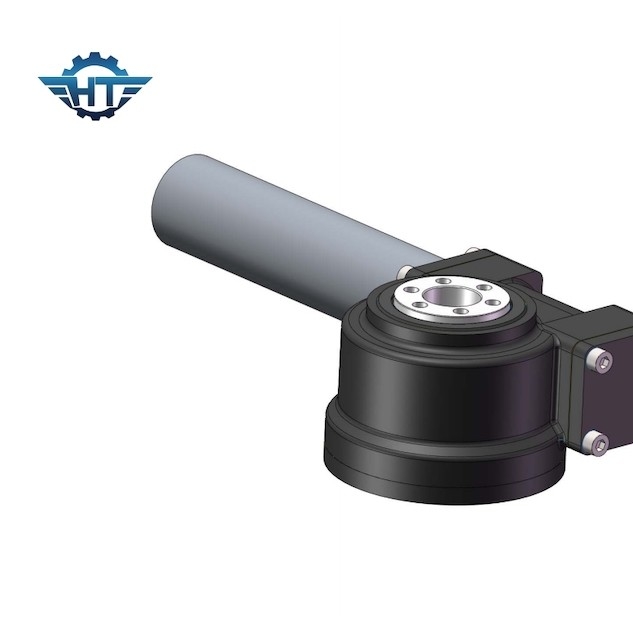

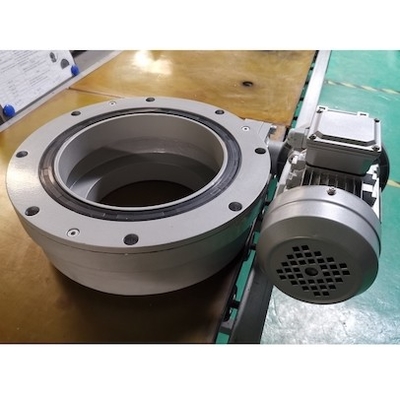

درایو چرخشی افقی SE12 با محفظه بسته IP66 برای ردیاب انرژی خورشیدی
توضیحات درایو افقی
درایو چرخان به عنوان یک جعبه دنده، زیرا اجزای حرکت هسته، یاتاقان چرخان و شفت کرم هستند.همچنین از اجزای کمکی مانند مهر و موم، محفظه و موتور تشکیل شده است.به عنوان منبع تغذیه، موتور چرخشی معمولاً موتور دنده سیاره ای DC یا موتور دنده AC است.موتور هیدرولیک AC عمدتا در ماشین آلات ساختمانی به عنوان یک سیستم درایو قدرت استفاده می شود.از آنجایی که جزء اصلی درایو حلقه چرخان است، گیربکس چرخان به راحتی می تواند نیروهای محوری و شعاعی را تحمل کند.اصل کار درایو چرخشی: کرم توسط موتور به حرکت در می آید که حلقه بیرونی حلقه چرخان را به چرخش در می آورد.حلقه بیرونی گشتاور را از طریق فلنج خارج می کند و حلقه داخلی حلقه چرخان در محفظه ثابت است.
مزایای Slewing Drive
درایو چرخان به دلیل درایو چرخ دنده حلزونی با ویژگی های خود قفل معکوس دارای قفل شدن معکوس است.این ویژگی پایداری عملیات میزبان و عامل ایمنی را تا حد زیادی افزایش می دهد.در مقایسه با محصولات نوسانی سنتی، گیربکس درایو چرخشی نصب آسان، نگهداری آسان و صرفه جویی در فضای نصب قابل توجهی است.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
درایو چرخشی یک محصول کنترل حرکت عالی برای کاربردهایی است که به قدرت گشتاور چرخشی نیاز دارد.
Slew Drive For Solar: در چرخش پانل های فتوولتائیک خورشیدی طراحی شده است و راندمان تولید برق را بهبود می بخشد.راه حل های ردیابی خورشیدی تک محور و دو محوره در دسترس هستند.درایو چرخشی پاور جک موشن برای کاربرد سیستم ردیابی خورشیدی شامل دیش خورشیدی متمرکز کننده خورشیدی، CPV (فتوولتائیک متمرکز)، CSP (نیروی خورشیدی متمرکز)، فرورفتگی سهموی خورشیدی، ردیاب PV
برای ژنراتورهای بادی: درایوهای چرخشی برای چرخاندن پایه در توربین های بادی استفاده می شوند
درایو چرخان برای کاربرد ماشین آلات ساختمانی: به طور گسترده بر روی جرثقیل کامیون سوار شده، سکوی کاری هوایی، جرثقیل بارانداز، چنگال چوب استفاده می شود.
برای بازار صنعت: خط اتوماسیون / مونتاژ، بازوی رباتیک
برای ماهواره: درایو slew را می توان برای ارتباطات فضایی و سیستم های موقعیت یابی جهانی در بشقاب ماهواره ای استفاده کرد
