جزئیات محصول:
|
| نسبت دنده: | 102:1 | گشتاور خروجی نرمال: | 9400 نیوتن متر |
|---|---|---|---|
| محل منبع: | چانگژو، چین | نگه داشتن گشتاور: | 65040 نیوتن متر |
| گشتاور کج: | 135600 نیوتن متر | خود قفل شدن: | آره |
| استفاده: | سیستم انرژی خورشیدی | ویژگی: | نویز پایین |
| برجسته کردن: | درایو چرخشی تک محور 14 اینچی,درایو چرخان برای ردیاب خورشیدی SE14,گیربکس اسلو درایو SE14 |
||

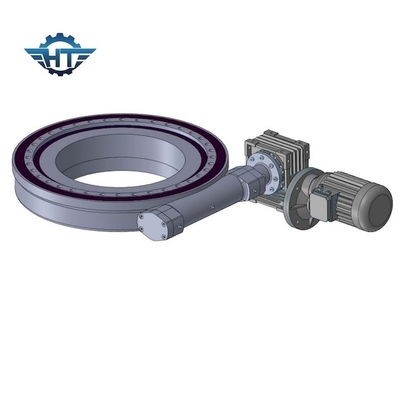

کاهنده چرخ دنده الکتریکی 14 اینچی IP66 گشتاور بالا برای سیستم انرژی خورشیدی
شرح کاهنده چرخ دنده برقی
ردیاب درایو چرخاننده درایو الکتریکی: یک سیستم محرک الکتریکی انرژی الکتریکی را به حرکت چرخشی در یک موتور AC، یک موتور DC برس خورده یا یک موتور DC بدون جاروبک تبدیل می‌کند.موتور با یک گیربکس برای دستیابی به گشتاور بالا دنده می شود.مرحله آخر گیربکس حرکت خطی یا چرخشی را برای فشار دادن محور چرخش ردیاب منتقل می کند.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
موتورهای DC درایو چرخشی
1. ساختار پشتیبان دوگانه را برای شفت خروجی اتخاذ کنید تا حداکثر گشتاور گیربکس بسیار افزایش یابد.
2. چرخ خورشیدی و چرخ سیاره ای توسط اسپلین به هم متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و عمر را طولانی می کند.
3. ما از چرخ دنده مارپیچ در مرحله ورودی استفاده می کنیم که باعث می شود نویز کم anf به آرامی در سرعت بالا اجرا شود.حلقه دنده داخلی جدا شده است تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر است.گیربکس و موتور توسط یک درز توسط پیچ در محوری قرار گرفته اند که دقت تطبیق را افزایش می دهد و صدا را کاهش می دهد.
4. ما از نگهدارنده وردنه در داخل چرخ سیاره ای استفاده می کنیم. ما از سنگ زنی وردنه به جای سنگ زنی کشویی استفاده می کنیم، بنابراین عمر گیربکس بسیار بیشتر است.
5. ساختار حمایتی دوگانه.سنگ زنی داخلی بر روی سوراخ داخلی چرخ دنده های سیاره ای باعث می شود که گردی سوراخ داخلی کمتر از 0.003 میلی متر باشد.خراش دادن دقیق سطح دنده HRC60؛ اتخاذ همه این فن آوری ها عملکرد فوق العاده بی صدا و ثابت و طول عمر طولانی بیش از 10000 ساعت را تضمین می کند.
برنامه های کاربردی
سیستم ردیابی تک محوره: سیستم تولید برق فتوولتائیک خورشیدی با استفاده از دستگاه درایو چرخشی دارای ویژگی های کم هزینه، عملکرد پایدار، ساختار معقول، ردیابی دقیق و استفاده آسان است.نیازی به محاسبه داده‌های موقعیت خورشید در مکان‌های مختلف نیست و با شرایط جغرافیایی و خارجی محدود نمی‌شود و اطمینان می‌دهد که منظومه رو به خورشید است و خورشید را در هر زمان و هر مکان به طور دقیق ردیابی می‌کند.به طور معمول در محدوده دمایی -20 تا 120 درجه سانتیگراد قابل استفاده است.دقت ردیابی می تواند به 0.1 درجه برسد.دقت ردیابی خورشید را به حداکثر برسانید و استفاده از انرژی خورشیدی را به حداکثر برسانید.
