جزئیات محصول:
|
| محل منبع: | چانگژو، چین | گواهینامه ها: | ISO، CE |
|---|---|---|---|
| کلاس IP: | IP66 محصور شده است | خود قفل شدن: | آره |
| تایپ کنید: | درایو چرخشی 1 اینچی | مواد: | 42CrMo یا 50Mn |
| اندازه های اختیاری: | 3 اینچ ~ 25 اینچ | کاربرد: | ردیاب خورشیدی خورشید |
| برجسته کردن: | حلقه 3 اینچی Worm Drive Horizontal Slew Ring, Worm Drive Slew Ring 50Mn, ISO9001 Worm Slew Ring,Worm Drive Slew Ring 50Mn,ISO9001 worm slew drive |
||

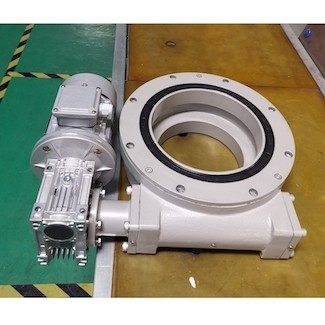

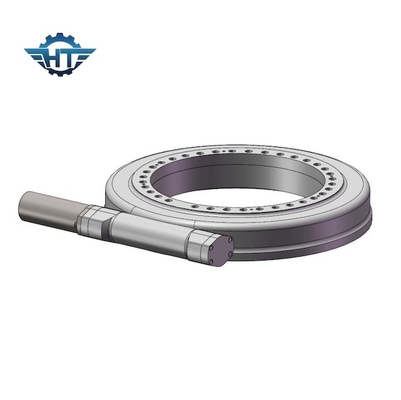

درایو افقی 3 اینچی با لمس سخت شده برای ردیاب خورشیدی خورشیدی
توضیحات درایو افقی
درایوهای چرخشی برای کاربردهایی که هم به نگهداشتن بار و هم به گشتاور چرخشی از یک جعبه دنده نیاز دارند عالی هستند.درایوها دارای فناوری کرم ساعت شنی هستند که کارایی درایوها را افزایش می دهد.تفاوت بین فناوری معمولی و ساعت شنی در این است که در سیستم چرخ دنده حلزونی معمولی، تنها یک دندان دنده با شفت کرم در تماس است، در حالی که در ساعت شنی تماس چند دندانه دارد.
مزایای
ساختار جمع و جور است، فاصله برگشتی کوچک است، دقت بالا است، عمر مفید بسیار طولانی است، و گشتاور خروجی نامی را می توان بسیار زیاد کرد.اما قیمت آن کمی گران تر است.کاهنده های سیاره ای عموماً در مواقعی استفاده می شوند که گشتاور بالا در یک فضای محدود یعنی حجم کم و گشتاور زیاد مورد نیاز است و قابلیت اطمینان و عمر آن بهتر از کاهنده های دنده خار است.کاهنده چرخ دنده برای مصرف جریان کمتر، نویز کم و راندمان بالا برای کاربردهای کم هزینه استفاده می شود.کاهنده های سیاره ای با اندازه کوچک، گشتاور خروجی بالا و راندمان انتقال بالا تا زمانی که این الزامات را داشته باشند مشخص می شوند.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
استفاده از سیستم ردیابی فتوولتائیک درایو چرخشی را می توان با توجه به روش کنترل به دو نوع تقسیم کرد
(1) کنترل غیرفعال.ردیاب‌های خورشیدی غیرفعال معمولاً برای ایجاد تغییر در چگالی سیال به نیروهای محیطی متکی هستند.این تغییر نیرویی درونی ایجاد می کند که برای ردیابی خورشید از اجزا استفاده می شود.
(2) کنترل فعال.ردیاب‌های خورشیدی فعال از نیروی خارجی برای به حرکت درآوردن مدارها و محرک‌ها (موتورها، هیدرولیک‌ها و غیره) استفاده می‌کنند تا قطعات خورشید را ردیابی کنند.کنترل حلقه باز یک روش ردیابی است که از سنسوری که مستقیماً موقعیت خورشید را حس می کند استفاده نمی کند.از محاسبات ریاضی موقعیت خورشید (بر اساس زمان روز، تاریخ، مکان و غیره) استفاده می کند تا تعیین کند که ردیاب باید در کجا قرار گیرد و بر اساس آن، پیشرانه ردیاب را هدایت کند.
