جزئیات محصول:
|
| تایپ کنید: | SE1 Slewing Drive | کاربرد: | ردیاب های خورشیدی |
|---|---|---|---|
| محافظت از ویژگی: | IP66 محصور شده است | محل مبدا: | چانگژو، چین |
| مواد: | 42CrMo یا 50Mn | ضمانتنامه: | 5 تا 10 سال |
| سوراخ های نصب: | 6xM6 | وزن: | 6 کیلوگرم |
| برجسته کردن: | 12VDC Worm Slew Drive,SE1 Slew Drive Motor,SE1 Solar Slew Drive |
||

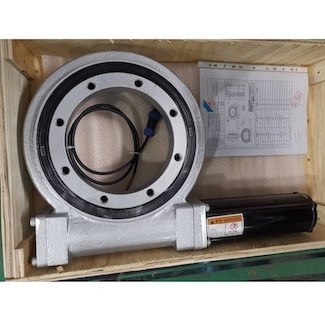

SE1 IP66 محرک حلقه چرخشی موتور 12 ولت دی سی برای سیستم ردیابی تکی

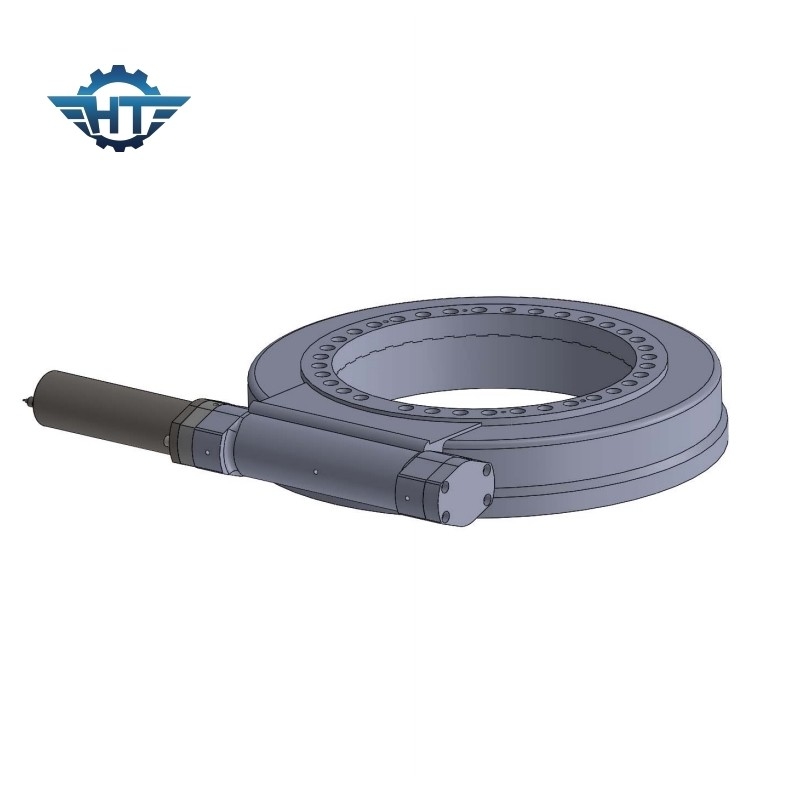

شرح درایو حلقه Slew محصور
فناوری کرم ساعت شنی تماس بیشتر با دندان را فراهم می کند، گشتاور بالاتر راه حلی مقرون به صرفه و فشرده با هزینه های نگهداری کم را ارائه می دهد.فن آوری پردازش سختی چرخ دنده و راه آهن باعث افزایش طول عمر درایو می شود.تمام اجزای مکانیزم چرخشی به شدت تست شده و دارای تضمین کیفیت خوبی هستند.طراحی سفارشی در دسترس است.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
موتور چرخ دنده محرک
موتور دنده DC چیست؟
موتور دنده DC به موتور دنده DC، موتور DC دنده ای و موتور گیربکس یا موتور گیربکس نیز گفته می شود.این شامل یک موتور الکتریکی DC و یک جعبه دنده است.این گیربکس ها برای کاهش سرعت موتور DC و افزایش گشتاور موتور DC استفاده می شوند.بنابراین می توان در کاربردهایی که به سرعت کمتر و گشتاور بیشتر از موتور دنده ای نیاز دارند استفاده کرد.
این موتورهای دنده ای برای چه کاری می توانند استفاده کنند
آنها نقش مهمی را به عنوان یک محرک در برنامه های زیر ایفا می کنند:
1. انرژی انرژی خورشیدی
2. لوازم خانگی
3. رباتیک
4. خودرو
5. انتقال گشتاور
| اختیاری | 60 میلی متر، 80 میلی متر، 90 میلی متر، 120 میلی متر، 160 میلی متر |
| گشتاور خروجی نامی | 8.5nm-680nm |
| ضریب دنده تک مرحله ای | 3، 4، 5، 7، 10 |
| ضریب دنده دو مرحله ای | 12، 16، 20، 25، 28، 35، 40، 50، 70 |
| ضریب دنده سه مرحله ای | 64، 80، 100، 125، 140، 175، 200، 250، 350، 400، 500، 700، 1000 |
| شکاف بازگشتی | 12 قوس دقیقه ~ 18 قوس دقیقه |
برنامه های کاربردی
سیستم ردیابی فتوولتائیک هیدرولیکی با استفاده از درایو چرخشی
سیستم های محرک هیدرولیک از پمپ های هیدرولیک برای تولید فشار هیدرولیک استفاده می کنند.فشار هیدرولیک از طریق شیرها، لوله های مختلف به موتورهای هیدرولیک و سیلندرهای هیدرولیک می رسد.موتور هیدرولیک و سیلندر هیدرولیک حرکت مکانیکی تنظیم شده در صورت نیاز را به حرکت خطی یا چرخشی مورد نیاز ردیاب منتقل می کنند.
