جزئیات محصول:
|
| مدل: | 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| بهره وری: | 40% | موتور: | موتور الکتریکی |
| تایپ کنید: | نصب شده به صورت عمودی | کاربرد: | سیستم ردیابی تک محوره تخت |
| دقیق: | 0.15 درجه | سرویس OEM: | در دسترس |
| برجسته کردن: | درایو چرخشی تک محور OEM,درایو چرخشی عمودی موتور الکتریکی,درایو چرخشی موتور OEM |
||

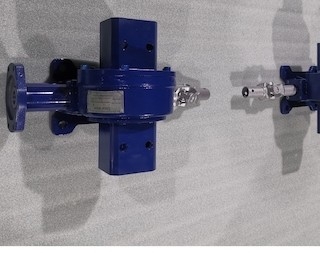

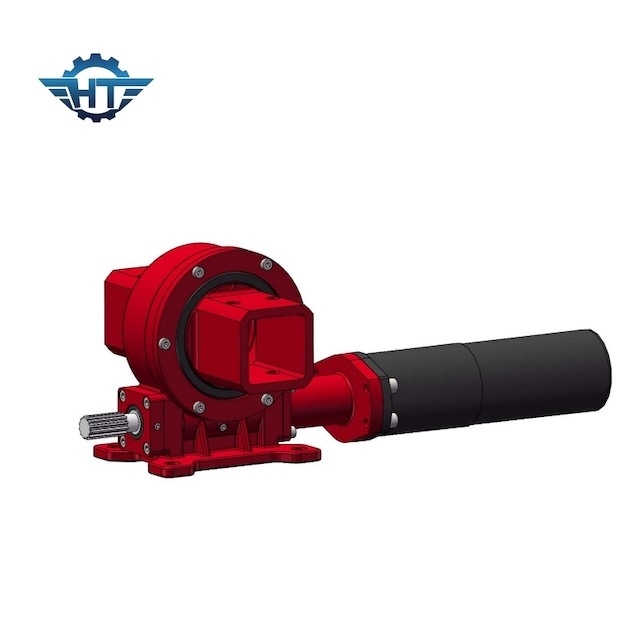

درایوهای چرخشی نصب شده عمودی VE9 برای سیستم ردیابی تک محور تخت و میدان باز
شرح درایو چرخشی محصور
درایوهای چرخشی محصور را می توان با دقت متفاوتی تقسیم کرد: نوع برگشتی معمولی، نوع واکنش برگشتی کوچک.همچنین می توان آن را با روش های نصب تقسیم کرد: نوع عمودی، نوع دو محور.درایو چرخشی مبتنی بر چرخ دنده حلزونی خود قفل با گشتاور شیب قوی و عملکرد خود قفل ثابت است.کنتاکت چند دندانه مخصوصاً برای رانندگی بار زیاد طراحی شده است.
| مدل: | VE9 | محل مبدا | چانگژو، چین |
| نام تجاری | HANGTUO | تایپ کنید | محصور شده است |
| مواد | 42CrMo، 50Mn | گشتاور خروجی | 2250 نیوتن متر |
| گشتاور لحظه کج شدن | 16 کیلونیون متر | نگه داشتن گشتاور | 80 KN.m |
| رتبه بندی محوری استاتیک | 60 KN | رتبه بندی شعاعی استاتیک | 130 KN |
| رتبه بندی محوری پویا | 30 KN | رتبه بندی شعاعی پویا | 65 KN |
| نسبت دنده | 61:1 | بهره وری | 40% |
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
ردیابی دو محوره
ردیابی دو محوره، با دو محور در حال حرکت به طور همزمان، می تواند با دو درایو چرخشی افقی، یا یک درایو چرخشی عمودی- افقی برای دستیابی به ردیابی، که می تواند اطمینان حاصل کند که پنل خورشیدی همیشه عمود بر پرتوهای خورشید است، انجام می شود. ردیابی دو محوره راندمان تولید انرژی خورشیدی را بهبود می بخشد.می توان آن را 35٪ -45٪ افزایش داد.
