جزئیات محصول:
|
| مدل: | 6 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| ویژگی کرم: | پوشش دوتایی | کاربرد: | سیستم ردیابی PV |
| دقت، درستی: | 0.15 درجه | تایپ کنید: | نصب شده به صورت عمودی |
| موتور: | موتور الکتریکی | رنگ: | همان طور که درخواست شد |
| برجسته کردن: | گیربکس چرخ دنده عمودی 6 اینچی,خانه محصور جعبه دنده حلزونی,درایو چرخشی الکتریکی خانه محصور |
||

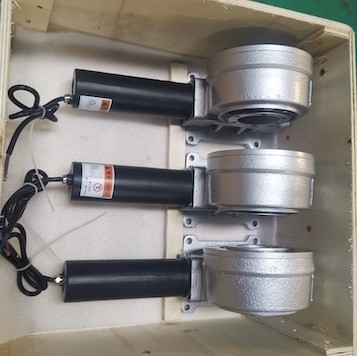

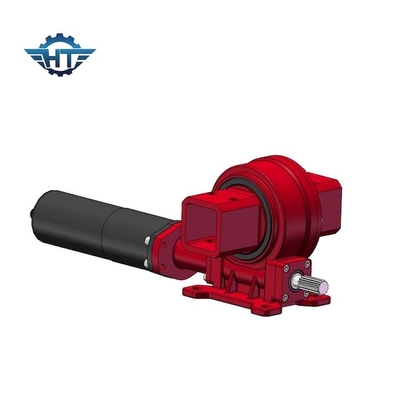

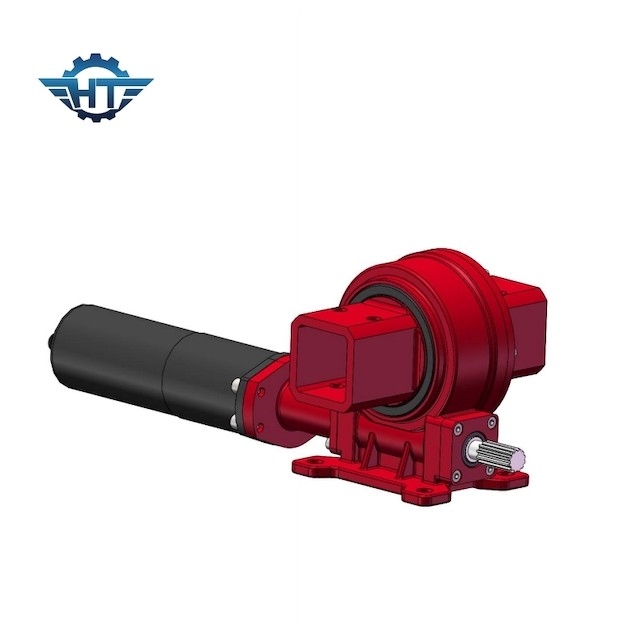

چرخ دنده کرم عمودی VE6، نوع محصور IP66 برای سیستم ردیابی خورشیدی
Worm Gear Transmission Slew Drive توضیحات
درایو چرخشی VE6 یک راه حل فشرده با انتقال بالا است که از یک چرخ دنده و یک شفت کرم تشکیل شده است.موتور شفت کرم را به حرکت در می آورد و در نتیجه چرخ دنده را به حرکت در می آورد.سوراخ های پیچ و مهره نصب روی چرخ دنده وجود دارد و جسمی که باید بچرخد توسط پیچ و مهره ثابت می شود و می توان چرخش جسم را متوجه شد.
1. توسط گیربکس خود قفل، هیچ شکستگی در موتور محرک لازم نیست.
2. با موتورهای دنده سیاره ای نصب شده مستقیم موجود است.
3. درایو کرم - مقاومت در برابر سایش بیشتر درایو چرخ دنده حلزونی، که می تواند گشتاور خروجی قوی و گشتاور لنگر کج را با عملکرد خوب پایداری و قابلیت اطمینان بارگیری کند.درایو کرم نیز برای میدان دقیق ردیابی بالاتر در دسترس است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
سیستم ردیابی درایو Slewing
انرژی خورشیدی یک منبع انرژی بسیار بالقوه است که می توان آن را توسعه داد و از آن استفاده کرد.هر روز نور وجود دارد، هر روز انرژی وجود دارد و در مقایسه با سایر منابع انرژی می توان هزینه و استرس حمل و نقل را از بین برد.و در مقایسه با سایر منابع انرژی مانند اگزوز و سایر مشکلات آلودگی محیطی، این منبع انرژی هیچ ماده ای برای انتشار در مرحله بعدی ندارد و همچنین صدای کارخانه تولید نمی کند.اما هنوز مشکلاتی در مورد فناوری استفاده از انرژی خورشیدی وجود دارد.چگالی جریان انرژی انرژی خورشیدی نسبتاً زیاد است، بنابراین انرژی الکتریکی تبدیل شده نسبتاً کم است.در مورد نور خوب، یک متر مربع تنها می تواند یک کیلووات برق تولید کند.بنابراین در مواقعی که نیاز به برق بیشتری باشد، مساحت دستگاه باید افزایش یابد که این امر باعث افزایش هزینه می شود.جو می تواند تأثیر زیادی بر نور داشته باشد، بنابراین تبدیل الکتریسیته دشوارتر است.به منظور بهبود این مشکلات، سیستم کنترل ردیابی می تواند آزیموت خورشید را محاسبه کند، به طوری که پنل خورشیدی را می توان عمود بر پرتوهای خورشید نگه داشت و نرخ تبدیل را افزایش داد.
