جزئیات محصول:
|
| محل مبدا: | چانگژو، چین (سرزمین اصلی) | تایپ کنید: | VE9 Slewing Drive |
|---|---|---|---|
| مواد: | 42CrMo یا 50Mn | ضمانتنامه: | 5 تا 10 سال |
| رنگ نقاشی: | همان طور که درخواست شد | کاربرد: | سیستم ردیابی خورشیدی تک محوره |
| مسکن محصور: | آره | درجه حفاظت: | IP66 |
| برجسته کردن: | انتقال چرخ دنده کرم IP66,گیربکس چرخ دنده کرم محور افقی,ردیاب خورشیدی 42CrMo Slew drive |
||

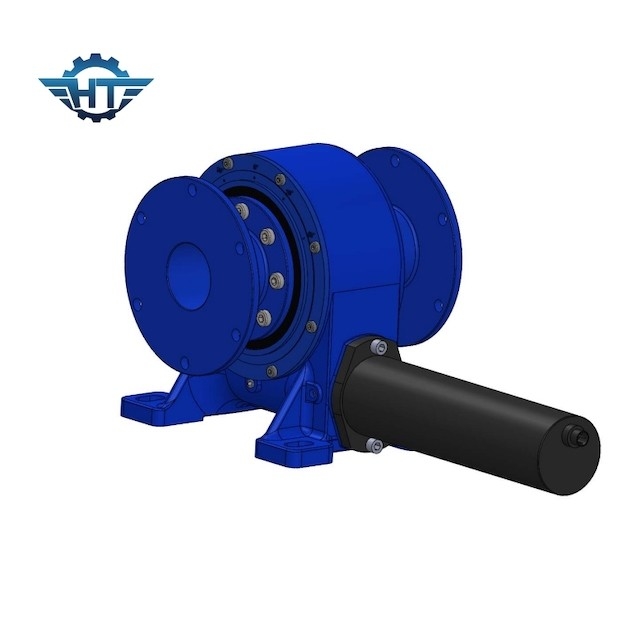

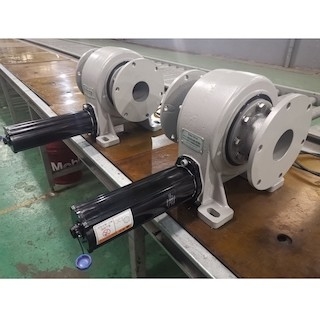

9 اینچ IP66 Worm Gear Slew Drive برای سیستم ردیابی خورشیدی تک محور افقی
توضیحات درایو چرخشی با گشتاور بالا
درایو با گشتاور بالا، با سرعت کم، نوعی منبع قدرت درایو یکپارچه مکانیزم انتقال سرعت کاملاً چرخشی است، با اتصال بخش فعال، منبع محرک و پوسته، یاتاقان چرخان را به عنوان محرک انتقال و اتصال مکانیزم می گیرد. به یک حلقه در حلقه داخلی و خارجی یاتاقان چرخان، در حالی که حلقه دیگر هم به عنوان محرک انتقال و هم به عنوان پایه اتصال بخش های کار رانده است.به این ترتیب با استفاده از ویژگی های بلبرینگ چرخشی به عنوان کانکتور تمام چرخشی برای پیکربندی موثر قدرت درایو و قطعات محرک اصلی، مجموعه ای از عملکردهای چرخشی، کاهش سرعت و درایو و در عین حال با ساختار ساده، کلی نوع مکانیسم انتقال کاهش سرعت ساخت و نگهداری آسان.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
پرسش و پاسخ
چرا از سیستم ردیابی درایو چرخشی استفاده کنید؟
اصل طراحی سیستم پشتیبانی ردیابی فتوولتائیک پیچیده نیست.از آنجایی که زاویه تابش خورشید همیشه در حال تغییر است، پانل‌های فتوولتائیک ثابت سنتی پس از اتخاذ فناوری ردیابی دیگر «چیزهای مرده» نیستند.در عوض، می‌تواند خورشید را مانند یک گل آفتابگردان تعقیب کند و میزان تابش خورشیدی دریافتی خود را افزایش دهد و در نتیجه توان کلی نیروگاه را افزایش دهد.به طور محافظه کارانه تخمین زده می شود که فناوری ردیابی می تواند تولید برق نیروگاه های فتوولتائیک را بین 20 تا 30 درصد افزایش دهد.پانل های فتوولتائیک ثابت سنتی کمترین راندمان تولید برق را دارند و پانل های فتوولتائیک براکت های تک محوره و دو محوره و سیستم های کمکی نسبتاً بالا هستند.بسیاری از نیروگاه ها در مناطقی با محیط های نسبتاً خشن ساخته می شوند.وزش باد شدید، شن و ماسه و برف، عملکرد و نگهداری نیروگاه را با مشکل مواجه کرده است.با فناوری ردیابی، پانل های فتوولتائیک می توانند در هر زمان زاویه را تنظیم کنند و نیروگاه دیگر در برابر آب و هوای شدید آسیب پذیر نخواهد بود.علاوه بر این، به لطف پشتیبانی های تک محوری و دو محوره، نیروگاه فتوولتائیک با سیستم ردیابی می تواند بیشتر با تولیدات کشاورزی ادغام شود و می تواند در محیط برکه ها، کوه ها و زمین های بایر که دارای مزایایی نسبت به سنتی است، انعطاف پذیر عمل کند. ایستگاه های برق.
