جزئیات محصول:
|
| منبع تغذیه: | موتور 24 ولت DC | مدل: | SE7 |
|---|---|---|---|
| محل منبع: | چانگژو، چین | ساخت و ساز: | مسکن محصور |
| کاربرد: | انرژی خورشیدی | نسبت: | 57:1 |
| درجه IP: | IP66 | ضمانتنامه: | 5 سال |
| برجسته کردن: | گیربکس چرخ دنده کرم انرژی خورشیدی,گیربکس چرخ دنده کرم SE7,درایو بلبرینگ چرخشی SE7 |
||

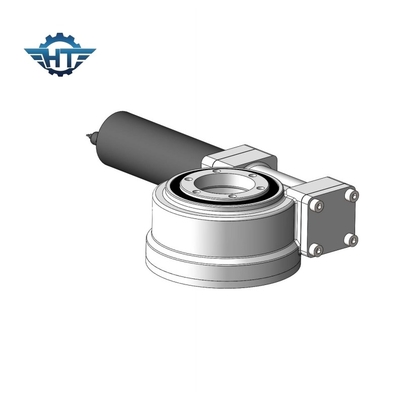

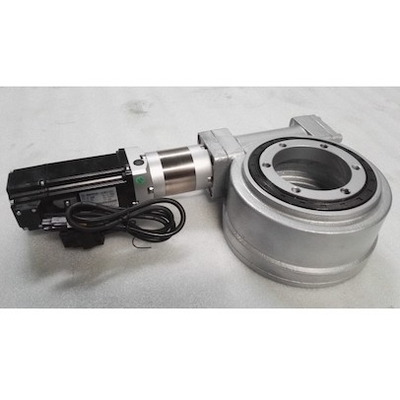

درایوهای کوچک چرخ دنده 7 اینچی، نسبت انتقال بزرگ برای انرژی خورشیدی
Worm Gear Small Slew Drives توضیحات
درایو چرخ دنده حلزونی که به عنوان کاهنده چرخشی نیز نامیده می شود.معمولاً از کرم، یاتاقان چرخان، محفظه، آداپتور موتور، کلاهک انتهایی و سایر اجزا تشکیل شده است.با استفاده از یاتاقان چرخشی به عنوان جزء اصلی خود، درایو چرخشی می تواند نیروی محوری، نیروی شعاعی و لنگر کج را به طور همزمان تحمل کند.در مقایسه با درایو چرخشی سری SE، سری WEA دارای مزایای عملکرد محافظتی بهتر، گشتاور انتقال عالی، مقاومت در برابر ضربه بهتر و عمر کاری طولانی است.
درایو چرخ دنده حلزونی به طور گسترده در بخش های نسبتاً چرخشی ماشین آلات مانند ماشین آلات کار هوایی جرثقیل کامیون مته سنگ، ماشین حفاری دستگاه چوب، ماشین قالب گیری کد و زمینه انرژی خورشیدی مانند سیستم ردیابی خورشیدی، CSP، CPV استفاده می شود.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
برنامه های کاربردی
درایوهای چرخان قادر به تحمل بارهای محوری بیشتر، بارهای شعاعی و ممان های کج شدن هستند.میز گردان یا قاب توسط یک درایو چرخان به حرکت در می آید تا در آزیموت و ارتفاع بچرخد.
برای انرژی خورشیدی: در یک سیستم ردیابی خورشیدی برای افزایش راندمان تولید برق طراحی شده است.
کاربرد صنعتی: عمدتاً برای راندن دو جسم که نسبت به یکدیگر در 360 درجه می چرخند استفاده می شود.
