جزئیات محصول:
|
| تایپ کنید: | درایوهای چرخشی SE7 | مواد: | 42CrMo، 50Mn |
|---|---|---|---|
| ضمانتنامه: | 3 تا 5 سال | نوع مهر و موم: | NBR+PVC |
| برنامه های کاربردی: | ردیاب های خورشیدی | رنگ: | مشتری مورد نیاز است |
| موتور: | AC، DC، هیدرولیک | سایت نصب: | میدان باز |
| برجسته کردن: | درایو چرخشی کوچک فشرده,درایو چرخشی کم سرعت برای ردیاب خورشیدی,درایو حلقه چرخان فشرده |
||

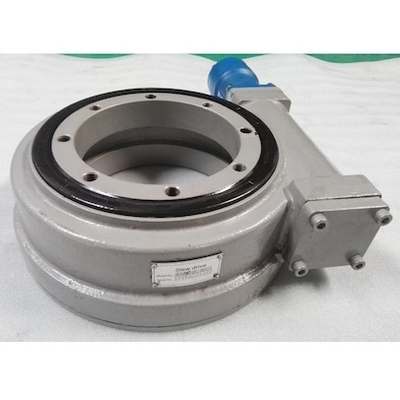

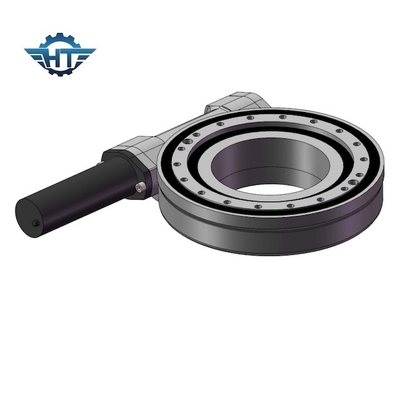

درایو چرخان ردیاب خورشیدی فشرده 7 اینچی با سرعت کم و تماس چند دندانه
توضیح درایو چرخشی ردیاب خورشیدی فشرده
درایو slew یک مکانیسم انتقال سرعت چرخشی کامل است که منبع نیروی محرکه را یکپارچه می کند.با اتصال بخش فعال، منبع محرک و پوسته به یک حلقه در حلقه داخلی و خارجی یاتاقان چرخان، یاتاقان چرخان را به عنوان محرک انتقال و اتصال مکانیزم می گیرد، در حالی که حلقه دیگر به عنوان محرک انتقال و پایه اتصال قطعات کار محرکه.به این ترتیب با استفاده از ویژگی های بلبرینگ چرخشی به عنوان کانکتور تمام چرخشی برای پیکربندی موثر قدرت درایو و قطعات محرک اصلی، مجموعه ای از عملکردهای چرخشی، کاهش سرعت و درایو و در عین حال با ساختار ساده، کلی نوع مکانیسم انتقال کاهش سرعت ساخت و نگهداری آسان.
به دلیل یکپارچگی بالای درایو، کاربر مجبور نیست هر یک از لوازم جانبی درایو را یک به یک خریداری و تولید کند و همچنین تا حدودی فرآیند آماده سازی را در ابتدای تولید محصول کاهش می دهد و در نتیجه بهبود زیادی پیدا می کند. بهره وری نیروی کاردر مقایسه با انتقال دنده سنتی، چرخ دنده حلزونی می تواند نسبت کاهش سرعت نسبتاً زیادی داشته باشد، در برخی موارد، اجزای کاهنده را حذف می کند، به طوری که هزینه های خرید را برای مشتریان کاهش می دهد، و همچنین نرخ تولید خطا درایو slew را تا حد زیادی کاهش می دهد.
موتور DC بدون جاروبک
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
پرسش و پاسخ
1. چگونه می توانم انتخاب کنم؟
لطفا اندازه قطر چرخ، عرض، ولتاژ، توان و سرعت بدون بار موتورهای مورد نیاز را مشخص کنید.
2. آیا می توانم نمونه برداری کنم تا کیفیت را آزمایش کنم و از قبل به بازار عرضه کنم؟
مطمئناً، از نمونه برداری برای آزمایش کیفیت و خدمات ما خوش آمدید.
3. هزینه کل نمونه ها چقدر است؟
کل هزینه نمونه = هزینه نمونه + حمل و نقل
ما بهترین هزینه حمل و نقل را پس از انتخاب موتورهای دنده مناسب به شما می دهیم
4. چگونه نمونه ها را ارسال می کنید؟
با توجه به اینکه مقدار نمونه زیاد نیست، ما از نمونه های کشتی توسط EMS، TNT یا Fedex پشتیبانی می کنیم
5. حداقل مقدار سفارش شما چقدر است؟10 مجموعه پس از تایید نمونه ها
6. زمان تحویل شما چقدر است؟
برای نمونه های استاندارد: ظرف 7 روز؛برای سفارشات دسته ای: ظرف 25 روز.
