جزئیات محصول:
|
| تایپ کنید: | درایوهای چرخشی SE1 | مواد: | 42CrMo، 50Mn |
|---|---|---|---|
| ضمانتنامه: | 5 تا 10 سال | اندازه ها: | 3 اینچ تا 25 اینچ |
| کاربرد: | ماشین آلات صنعتی | رنگ: | مشتری مورد نیاز است |
| ساختار: | تک محور محصور | حفاظت: | IP66 |
| برجسته کردن: | انتقال چرخ دنده کرمی 1 اینچی,درایو ردیاب خورشیدی ماشین صنعتی,درایو خورشیدی 1 اینچی |
||

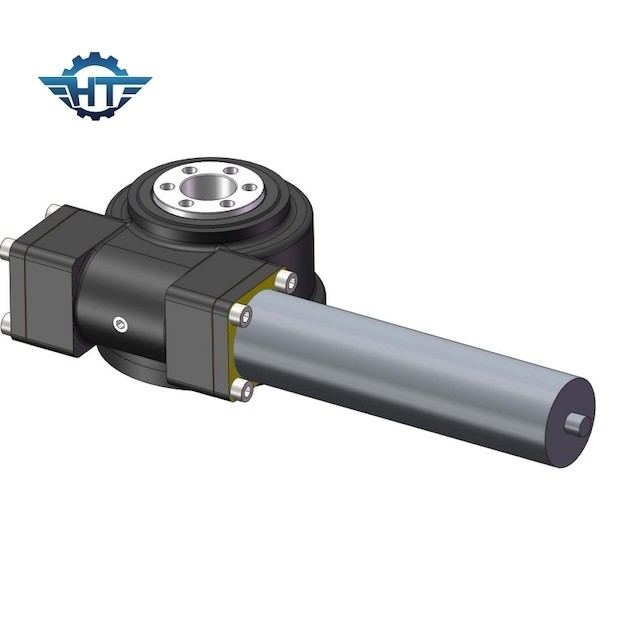

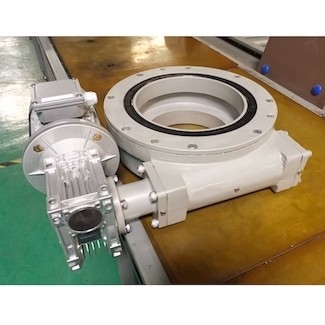

درایوهای چرخان کوچک 1 اینچی کرم درایو برای انرژی خورشیدی و ماشین‌های صنعتی
Worm Drive Small Slewing Drives توضیحات
کاربردهای رایج عموماً مهندسی و ماشین آلات ساختمانی است.همچنین می تواند در ماشین های خورشیدی، بادی و انواع ماشین های ردیابی خودکار که نیاز به عملیات طولانی مدت دارند، استفاده شود.با توجه به ساختار جمع و جور، زنجیره انتقال کوتاه، درایو slew دستیابی به دقت بالا و کنترل دیجیتال آسان تر است، بنابراین کاربردهای زیادی در زمینه ربات های صنعتی وجود دارد.استفاده از درایو slew آسان است و نصب آن و صرفه جویی در فضا آسان است.هنگام انتخاب درایو چرخشی مناسب، ابتدا در نظر بگیرید که آیا یاتاقان شعاعی محوری، گشتاور واژگونی و سایر پارامترها با استفاده راضی هستند یا خیر، ثانیا، سرعت خروجی نهایی درایو چرخشی نمی تواند از 3 دور در دقیقه تجاوز کند تا از عمر مفید دستگاه اطمینان حاصل شود. تولید - محصول.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
روش های نصب
نصب افقی
نصب درایو slew به صورت وارونه بر روی محور آزیموت برای کاربردهای خورشیدی برای محافظت بهتر و افزایش حفاظت از محور ارتفاع توصیه می شود.برای سایر کاربردها، جهت نصب باید بر اساس ارزیابی درجه حفاظت باشد و باید حفاظت بهتری را ارائه دهد.
نصب عمودی
برای محافظت بهتر توصیه می شود درایو چرخان را در برنامه های خورشیدی با مراجعه به نقشه پیوست نصب کنید.برای سایر کاربردها، جهت نصب باید بر اساس ارزیابی درجه حفاظت باشد و باید حفاظت بهتری را ارائه دهد.
