جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SE21" |
|---|---|---|---|
| نسبت دنده: | 125:1 | گشتاور خروجی نامی: | 16 کیلو نیوتن متر |
| گشتاور کج: | 205 کیلو نیوتن متر | بهره وری: | 40% |
| رنگ: | RAL 9006 | مواد مهر و موم: | NBR+PVC |
| برجسته کردن: | انتقال چرخ دنده کرم پوششی IP66,درایو خورشیدی کلاس خوردگی,موتور Slew Drive کلاس خوردگی C5 |
||

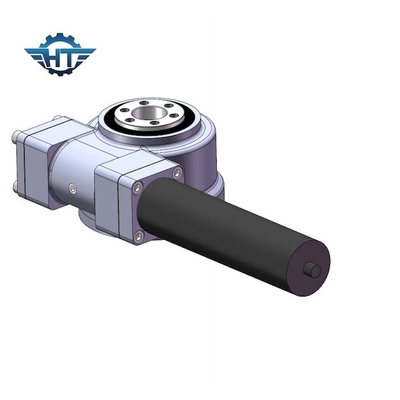

انتقال چرخ دنده کرم پوششی IP66، کلاس خوردگی C5 برای سیستم های ردیابی خورشیدی
توضیحات درایو Worm Gear Slew
یاتاقان چرخشی یا درایو حلقه چرخشی یک یاتاقان چرخشی عنصر غلتشی است که معمولاً می تواند بار سنگین را تحمل کند اما با چرخش آهسته است.
کاربرد درایو چرخان گسترده است و به طور قابل توجهی افزایش یافته است.زمانی که عمدتاً برای استخراج معادن و ساخت و سازهای سنگین استفاده می شد، اکنون کاربردهای درایو چرخشی شامل انرژی خورشیدی، توربین های بادی و حتی وسایل تفریحی می شود.صنایع به درایوهای کشنده ای روی می آورند که به قدرت، دقت، ایمنی و کارایی فوق العاده ای نیاز دارند.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
امکانات
1. می توانید نسبت انتقال بزرگ را دریافت کنید
2. طراحی فشرده تر
3. تماس بیشتر با دندان با استفاده از کرم پاکت، انتقال مش چند دندانه باعث می شود که با نویز کم کار کند.
4. خود قفل، می تواند متوجه خود قفل معکوس شود، یعنی فقط کرم چرخ کرم را به حرکت درآورد.با این ویژگی، مکانیسم کرم مورد استفاده در ماشین آلات سنگین می تواند نقش حفاظتی ایمنی را ایفا کند.
5. راندمان انتقال بالا، سایش کمتر.
برنامه های کاربردی
ماشین آلات مهندسی پرمصرف ترین مکان برای چرخاندن یاتاقان ها هستند، مانند ماشین آلات حرکت زمین، بیل مکانیکی، ماشین های متلاشی کننده، بازیابی استکر، گریدر، غلتک های جاده، ماشین های حفاری قدرتمند، ماشین های حفاری سنگ و غیره.
