جزئیات محصول:
|
| مدل: | VE7" | نسبت دنده: | 51:1 |
|---|---|---|---|
| گشتاور خروجی نامی: | 6120 نیوتن متر | نگه داشتن گشتاور: | 39 کیلونیوتن متر |
| گشتاور کج: | 10 کیلو نیوتن متر | حداکثر گشتاور: | 10200 نیوتن متر |
| بهره وری: | 40% | رنگ: | همان طور که درخواست شد |
| برجسته کردن: | چرخ دنده حلزونی 6120 نیوتن متری,درایو چرخش چرخ دنده حلزونی 45 کیلوگرمی,حلقه چرخشی کرم درایو 45 کیلوگرمی |
||

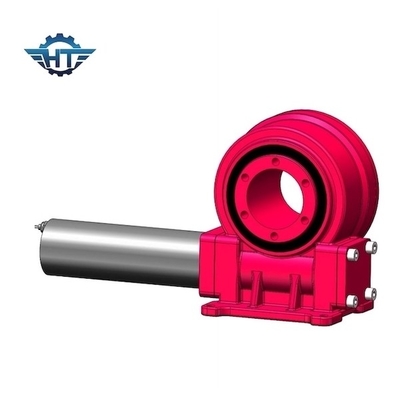

بلبرینگ چرخ دنده کرم تک محور VE7 با نما23 برای سیستم های ردیابی خورشیدی
شرح درایو Slew نوع VE محصور
کاهنده چرخشی یک دستگاه انتقال بسته مستقل بین محرک اصلی و ماشین کار است که برای کاهش سرعت و افزایش گشتاور برای رفع نیازهای کار استفاده می شود.در حال حاضر پارامترهای اصلی کاهنده مانند فاصله مرکز، نسبت انتقال، ماژول، ضریب عرض دندان و ... استاندارد شده است.کاهنده دوار یک چرخ دنده درایو کرم برای دستیابی به اثر کاهش سرعت است.این کرم که توسط موتور هدایت می شود، حلقه بیرونی یاتاقان چرخان را به چرخش در می آورد، حلقه بیرونی گشتاور را از فلنج خارج می کند و حلقه داخلی یاتاقان چرخان در پایه ثابت می شود.کاهنده های روتاری به طور گسترده ای در زمینه تولید برق فتوولتائیک خورشیدی استفاده می شود.
پارامترهای عملکرد VE7
| مدل: | VE7 Slewing Drive | گشتاور نگهداری: | 39 کیلونیوتن متر |
| گشتاور خروجی نامی: | 6120 نیوتن متر | بهره وری: | 40% |
| گشتاور کج شدن: | 10 کیلو نیوتن متر | دقت، درستی: | ≤0.1 درجه |
| بار محوری استاتیک: | 110 کیلو نیوتن | خود قفل شدن: | آره |
| بار شعاعی استاتیک: | 60 کیلونیوتن | وزن: | 45 کیلوگرم |
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
در توسعه مداوم انرژی نور خورشید، فناوری تولید سیستم های فتوولتائیک به طور مداوم بهبود یافته و به طور گسترده در زمینه های مختلف مورد استفاده قرار گرفته است.سیستم فتوولتائیک وسیله ای است که مستقیماً انرژی نور را از طریق اثر فوتوالکتریک یا اثر فتوشیمیایی به انرژی الکتریکی تبدیل می کند.سیستم فتوولتائیک بخش اصلی سیستم تولید برق خورشیدی و با ارزش ترین بخش سیستم تولید برق خورشیدی است.سیستم های فتوولتائیک نه تنها می توانند انرژی خورشیدی را به انرژی الکتریکی تبدیل کنند، بلکه می توانند انرژی الکتریکی را در باتری ها ذخیره کنند یا از آن برای هدایت بار استفاده کنند.به منظور بهبود راندمان تولید برق سیستم فتوولتائیک و کاهش هزینه تولید برق آن، زاویه پانل خورشیدی به طور کلی توسط دستگاه درایو چرخشی تنظیم می شود، به طوری که پانل خورشیدی می تواند به طور موثر خورشید را ردیابی کند و در نتیجه به طور موثر بهره برداری را بهبود بخشد. نرخ پنل خورشیدی و بهبود راندمان تولید برق.
